What is the Function of Copper Braid in Coaxial Cable?

Kabel koncentryczny, często określany jako koncentrację, jest rodzajem kabla elektrycznego stosowanego przede wszystkim do transmisji sygnałów częstotliwości radiowej. Ma unikalny projekt, który czyni go szczególnie skutecznym do tego celu, a jednym z kluczowych elementów kabla koncentrycznego jestZatrukana tarcza miedziana.

At its core, coaxial cable consists of a single conductor that carries the electronic signals that constitute the information being transmitted. Ten rdzeń jest zwykle wykonany z miedzi lub stopu miedzi, ponieważ miedź jest doskonałym przewodnikiem energii elektrycznej. Otacza rdzeń jest warstwą materiału dielektrycznego, który działa jako izolator i oddziela rdzeń od zewnętrznych warstw kabla.

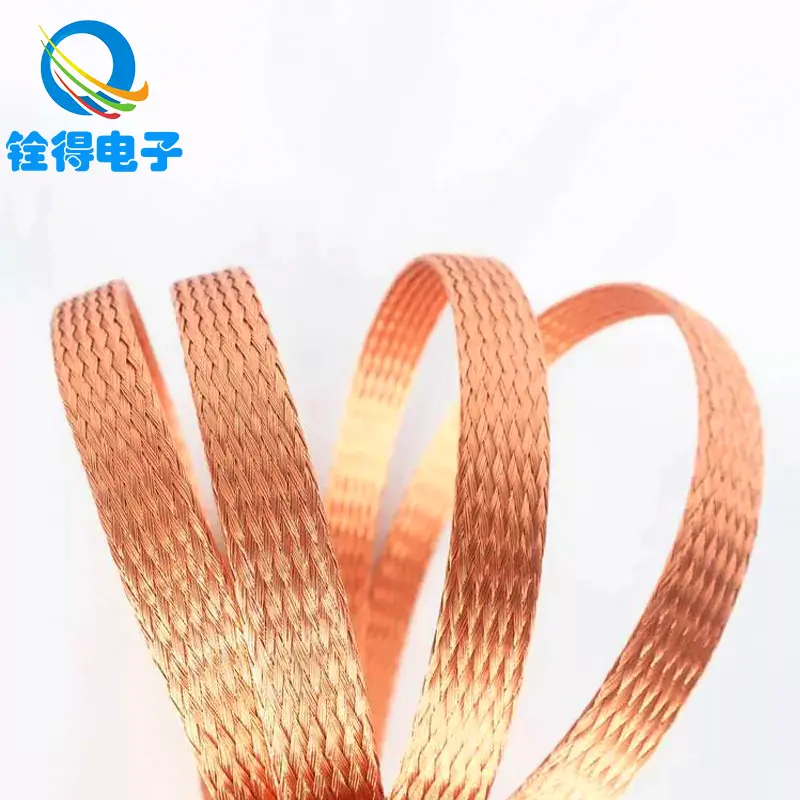

Następną warstwą w kablu koncentrycznym jestmiedziana tarcza. Ta tarcza składa się z dużej liczby cienkich miedzianych przewodów skręconych lub plecionych razem, tworząc ciągłą warstwę wokół dielektrycznego i rdzenia. Podstawową funkcją miedzianej osłony jest zapewnienie połączenia uziemienia i ochrona rdzenia przed szumem elektrycznym.

Hałas elektryczny może pochodzić z różnych źródeł, takich jak inne urządzenia elektryczne, zakłócenia elektromagnetyczne (EMI) i interferencja częstotliwości radiowej (RFI). Hałas ten może zakłócać sygnały przesyłane przez kabel koncentryczny, powodując zniekształcenie, utratę jakości sygnału, a nawet całkowitą utratę sygnału. Zatrukana miedziana tarcza działa jak bariera między rdzeniem a tymi źródłami szumu, skutecznie chroniąc rdzeń przed zakłóceniami.

Oprócz zapewniania ochrony hałasu, tarcza z warkocz miedzi pomaga również utrzymać impedancję kabla koncentrycznego. Impedancja jest miarą sprzeciwu wobec przepływu prądu w obwodzie elektrycznym i ważne jest, aby kabel koncentryczny miał stałą impedancję, aby zapewnić, że sygnały są transmitowane wydajnie i dokładnie. Tarcza do warkocza miedzi, w połączeniu z warstwą dielektryczną, pomaga utrzymać pożądany poziom impedancji kabla.

Warto zauważyć, że tarcza miedziana musi być oddzielona od rdzenia warstwą dielektryczną, aby zapobiec bezpośredniemu połączeniu elektrycznemu między nimi. Gdyby rdzeń i tarcza miały dotknąć, stworzyłby zwarcie, a kabel nie byłby w stanie skutecznie przesyłać sygnałów.

PodsumowującZatrukana tarcza miedzianaW kablu koncentrycznym odgrywa kluczową rolę w ochronie rdzenia przed szumem elektrycznym i utrzymaniu impedancji kabla. Zapewniając połączenie naziemne i działając jako bariera przeciw zakłóceniu, miedziana tarcza warkocza zapewnia, że ​​sygnały są przesyłane wydajnie i dokładnie przez kabel koncentryczny. To sprawia, że ​​kabel koncentryczny jest doskonałym wyborem do przesyłania sygnałów częstotliwości radiowej, takich jak te używane w telewizji, Internecie i komunikacji telefonicznej.
