Czy kabel uziemiający ESD jest kluczem do niezawodnej kontroli statycznej w nowoczesnej elektronice?

W czasach, gdy wyładowania elektrostatyczne (ESD) mogą po cichu zniszczyć wrażliwe komponenty elektroniczne i linie produkcyjne,Kabel uziemiający ESDjest kluczowym urządzeniem zapewniającym bezpieczne ścieżki rozładowania.

Co to jest kabel uziemiający ESD i najważniejsze dane techniczne

Definicja i cel

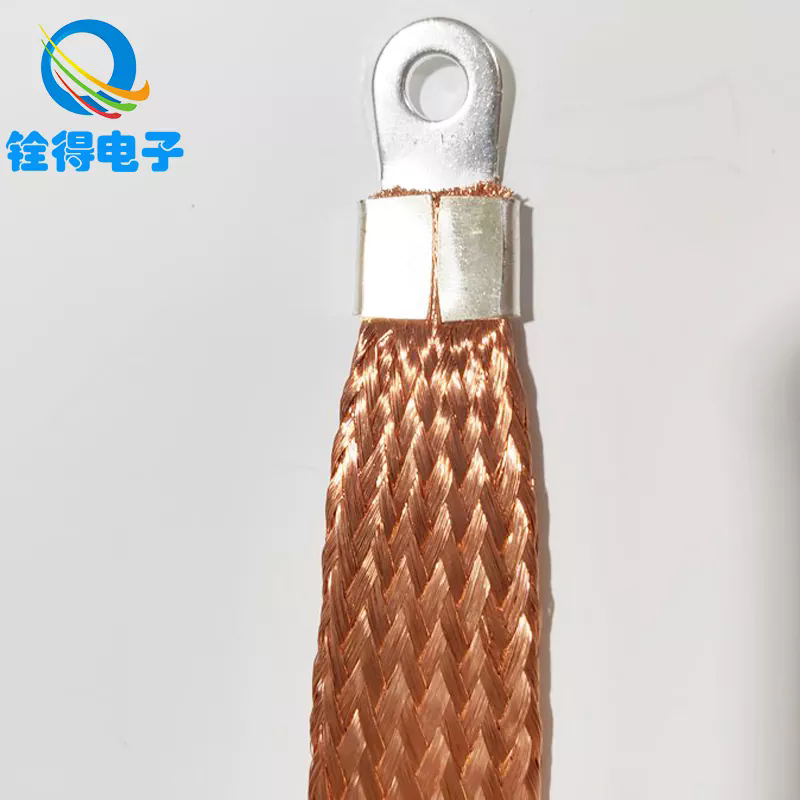

JakiśKabel uziemiający ESD(nazywany również przewodem uziemiającym ESD lub kablem wyładowań statycznych) to kabel przewodzący, który łączy stół warsztatowy, pasek na nadgarstek, ramę jonizatora lub matę ESD z określonym punktem uziemienia. Jego zadaniem jest zapewnienie ścieżki o niskiej rezystancji w celu bezpiecznego rozproszenia ładunków statycznych w ziemi, zapobiegając niekontrolowanym wyładowaniom elektrostatycznym, które mogłyby uszkodzić komponenty lub spowodować awarię.

Podstawowe parametry kabla uziemiającego ESD

Poniżej znajduje się tabela specyfikacji standardowych ilustrująca typowe parametry stosowane przy wyborze lub ocenie takich kabli:

Parametry te mogą się różnić w zależności od środowiska aplikacji, norm prawnych i wymagań klienta.

Temat główny tego artykułu

Głównym celem jest tutaj wyjaśnieniedlaczego kabel uziemiający ESD ma kluczowe znaczenie dla kontroli statycznej, jak go wybrać, zainstalować i konserwować, Ijakie przyszłe trendy kształtują jego ewolucję. Dodatkowo artykuł odpowie na dwa najczęściej zadawane pytania i poprowadzi Cię w stronę rozwiązań marki Quande.

Dlaczego kabel uziemiający ESD ma znaczenie — zalety i rola

Dlaczego kontrola statyczna jest kluczowa

• Ochrona wrażliwej elektroniki: Nowoczesne obwody scalone, urządzenia do montażu powierzchniowego i czujniki mogą zostać zniszczone przez drobne wyładowania elektrostatyczne (często poniżej 100 V).

• Wydajność i jakość: Zdarzenia statyczne mogą powodować ukryte uszkodzenia, zmniejszając niezawodność produktu i prowadząc do awarii w terenie.

• Bezpieczeństwo i zgodność: Wiele norm produkcji elektroniki (takich jak ANSI/ESD S20.20, IEC 61340) wymaga określonych ścieżek uziemienia i ograniczeń rezystancji.

Dlatego kabel uziemiający ESD jest istotnym elementem programu kontroli ESD.

Zalety wysokiej jakości kabla uziemiającego ESD

1. Kontrolowane rozładowanie: Wbudowany rezystor (zwykle 1 MΩ) zapewnia rozpraszanie elektryczności statycznej w bezpiecznym, kontrolowanym tempie, zmniejszając ryzyko wyładowania łukowego lub iskier.

2. Elastyczność i wytrzymałość mechaniczna: Dzięki zastosowaniu blichtru lub skrętki miedzianej wewnątrz kabel wytrzymuje zginanie i codzienne zużycie bardziej niezawodnie niż przewodnik lity.

3. Spójność w czasie: Wysokiej jakości izolacja jest odporna na ścieranie, wilgoć i działanie środków chemicznych, zachowując wydajność w środowisku fabrycznym.

4. Interoperacyjność: Standardowe złącza (wtyczka bananowa, zacisk krokodylkowy, gniazda blokujące) sprawiają, że kabel jest kompatybilny z różnorodną infrastrukturą uziemiającą.

5. Opłacalność: W porównaniu z aktywnymi systemami wyładowań lub jonizatorami kabel pasywny jest tani, ale ma fundamentalne znaczenie dla kontroli statycznej.

Kluczowa rola w programie kontroli ESD

• Połączenie pomiędzy operatorem a punktem wspólnym: W przypadku pasków na nadgarstek lub piętę kabel zapewnia operatorowi kontakt z potencjałem uziemienia.

• Połączenie mat lub sprzętu z uziemieniem: Maty ESD lub powierzchnie robocze wykorzystują takie kable do przenoszenia ładunku do uziemienia obiektu.

• Kopia zapasowa i redundancja: W złożonych systemach ESD wiele ścieżek uziemiających zmniejsza awarie jednopunktowe.

Z punktu widzenia jakości i zgodności zaniedbanie w specyfikacji lub walidacji kabla uziemiającego ESD może podważyć cały program kontroli statycznej.

Jak wybrać, zainstalować i konserwować kabel uziemiający ESD

Wybór odpowiedniego kabla (jak)

Wybierając kabel uziemiający ESD, należy wziąć pod uwagę następujące kroki:

• Sprawdź wymagania dotyczące rezystancji: Upewnij się, że kabel spełnia lub mieści się w tolerancji 1 MΩ (lub zgodnie z odpowiednią normą).

• Wybierz typ złącza: Wybierz złącza kompatybilne z Twoim sprzętem (wtyk bananowy, gniazdo blokujące, zacisk krokodylkowy).

• Długość ma znaczenie: Wybierz długość zapewniającą łatwy dostęp bez nadmiernego luzu (najczęściej 1,2 m).

• Sprawdź konstrukcję mechaniczną: Lśniący lub pleciony przewodnik zapobiega zmęczeniu spowodowanemu zginaniem.

• Trwałość izolacji: W środowiskach przemysłowych należy stosować materiały o dobrej odporności na ścieranie, chemikalia i temperaturę.

• Certyfikaty i raporty z testów: Poproś producenta o raporty z testów (oporność, uszkodzenie izolacji, siła uciągu).

Wytyczne dotyczące instalacji (jak)

Właściwy montaż jest kluczem do efektywności:

1. Najpierw podłącz kabel do paska na nadgarstek lub maty, a następnie do wspólnego punktu uziemienia.

2. Zabezpiecz wspólny punktdo znanego uziemienia lub szyny uziemiającej.

3. Unikaj ostrych zakrętów i załamań— kable powinny mieć delikatne pętle, aby zmniejszyć naprężenia.

4. Należy prowadzić z dala od linii wysokiego napięcia lub hałaśliwych liniiaby uniknąć zakłóceń elektrycznych.

5. Wykonuj okresowe badania, zazwyczaj co miesiąc lub co kwartał, w celu potwierdzenia ciągłości i oporu.

6. Wymień uszkodzone lub zużyte kablenatychmiast — nawet małe pęknięcia lub pęknięcia izolacji mogą spowodować, że kabel stanie się nieskuteczny.

Konserwacja i walidacja (jak)

• UżyjTester rezystancji stołowej ESDdo pomiaru rezystancji pomiędzy operatorem lub matą a punktem wspólnym.

• Zmierzona rezystancja powinna mieścić się w granicach tolerancji (np. 0,9–1,2 MΩ).

• Sprawdź kurtkę pod kątem przecięć, otarć i przebarwień.

• Delikatnie zegnij kabel, aby zaobserwować oznaki wewnętrznego pęknięcia przewodu (przerywana ciągłość).

• Dokumentuj każdy test – identyfikowalność jest ważna w ramach systemów jakości i audytów.

Typowe zastosowania

• Linie montażowe elektroniki: Do każdego stanowiska operatora (pasek na nadgarstek) lub maty do stanowiska pracy.

• Naprawa i przeróbka ławek: Ochrona podczas lutowania, kontroli i obsługi.

• Pomieszczenia czyste i fabryki półprzewodników: Tam, gdzie kontrola statyczna ma kluczowe znaczenie dla wydajności.

• Laboratoria i laboratoria badawczo-rozwojowe: Do tworzenia prototypów i środowisk testowych.

• Opakowanie i obszary wysyłki zabezpieczone przed ESD: Do uziemiania tac przewodzących i systemów transportowych.

Przyszłe trendy, wyzwania i integracja

Ewoluujące standardy i zgodność

Standardy jakIEC 61340IANSI/ESD S20.20coraz częściej wymagają bardziej rygorystycznej walidacji, identyfikowalności i zgodności z audytami. Producenci i użytkownicy będą poddawani częstszym audytom i będą musieli przedstawić udokumentowane dowody stosowania właściwych praktyk uziemiających. Kabel uziemiający ESD musi spełniać zmieniające się tolerancje rezystancji i wymagania bezpieczeństwa materiałów.

Inteligentny i cyfrowy monitoring

Następna generacja kabli może zawieraćwbudowane czujniki lub inteligentne chipydo monitorowania integralności kabla, dryftu rezystancji i cykli użytkowania. Te „inteligentne kable” ostrzegałyby systemy konserwacji, jeśli rezystancja wyjdzie poza zakres lub gdy nastąpi bezpośrednie uszkodzenie mechaniczne.

Ulepszenia materiałów i trwałości

Postępy wnanomateriały, wysokowydajne polimeryi bardziej sprężyste przewodniki (np. posrebrzany blichtr, kompozyty nanorurek węglowych) wydłużą żywotność, poprawią elastyczność i zmniejszą awaryjność w trudnych warunkach.

Integracja z systemami IoT i MES

W całkowicie zdigitalizowanych fabrykach każdy kabel uziemiający może zawierać identyfikator lub sygnał łączący go z kablem uziemiającymSystem realizacji produkcji (MES). Zapewnia to wgląd w interwały konserwacji, przestrzeganie przepisów przez operatora i stan kontroli statycznej w czasie rzeczywistym.

Wyzwania do pokonania

• Balansowykoszt w porównaniu z zaawansowanymi funkcjami: Inteligentne rozwiązania kablowe mogą podnosić koszty, wpływając na ich przyjęcie w sektorach o niższych marżach.

• Stres środowiskowy i zużycie: Wysoka wilgotność, narażenie na działanie środków chemicznych i ścieranie pozostają ciągłymi zagrożeniami.

• Zgodność użytkownika: Nawet w przypadku kabli najwyższej klasy niewłaściwe połączenie lub nadzór użytkownika pogarszają wydajność.

Często zadawane pytania (FAQ)

P1: Jaką rezystancję powinien mieć zwykle kabel uziemiający ESD?
Odpowiedź 1: Typowym celem jest1 MΩ ±10%(tj. 0,9 MΩ do 1,1 MΩ). Rezystor ten bezpiecznie ogranicza prąd rozładowania, jednocześnie umożliwiając przepływ ładunków elektrostatycznych do uziemienia. W niektórych konfiguracjach akceptowalny jest zakres tolerancji 0,75–1,25 MΩ, w zależności od normy lub wymagań klienta.

P2: Jak często należy testować lub wymieniać kabel uziemiający ESD?
Odpowiedź 2: Powinno nastąpić co najmniej testowaniemiesięcznie lub kwartalnie, w zależności od Twojego systemu jakości i częstotliwości audytów. Jeśli pomiary odbiegają od tolerancji lub kurtka wykazuje uszkodzenia (przecięcia, przetarcia, odbarwienia), kabel należy tak zrobićnatychmiast wymienić. Zmęczenie mechaniczne lub przerywana ciągłość podczas zginania jest oznaką awarii.

Podsumowanie i wprowadzenie marki

TheKabel uziemiający ESDjest podstawowym, choć często niedocenianym elementem każdego skutecznego programu kontroli statycznej. ZrozumienieCoto jest,Dlaczegoma to znaczenie dla wydajności produktu, niezawodności i bezpieczeństwa, orazJakwybór, instalacja, testowanie i konserwacja stanowią podstawę solidnej strategii ESD. Patrząc w przyszłość, inteligentna integracja kabli, łączność IoT, zaawansowane materiały i bardziej rygorystyczne standardy będą kształtować ewolucję tej technologii.

Kiedyoferuje pełne spektrum rozwiązań uziemiających ESD — w tym trwałe, certyfikowane kable uziemiające ESD zaprojektowane z myślą o długiej żywotności, stałej wydajności i bezproblemowej integracji z zaawansowanymi systemami produkcyjnymi. W przypadku niestandardowych specyfikacji, wsparcia technicznego lub zapytań dotyczących zamówień,skontaktuj się z nami.
