Dlaczego przewody w oplocie miedzianym mają większe znaczenie niż myślisz?

Abstrakcyjny

Druty w oplocie miedzianymwyglądają prosto – wiele drobnych pasm wplecionych w płaski lub rurkowy warkocz – ale znajdują się na przecięciu Wydajność elektryczna i rzeczywistość mechaniczna. Jeśli kiedykolwiek widziałeś pęknięcie paska uziemiającego po miesiącach wibracji, to na pewno widziałeś, jak obudowa się nagrzewa w miejscu wiązania lub w przypadku sporadycznych problemów z zakłóceniami elektromagnetycznymi, które „znikają” podczas kontroli, pierwotna przyczyna często leży w wyborze oplotu, metodę zakończenia i jakość kontaktu powierzchniowego.

W tym przewodniku dowiesz się, czym miedź w oplocie różni się od przewodnika litego, jak dopasować konstrukcję oplotu do Twojego zastosowania, o co prosić w zakupach (żeby się nie domyślać) i jak uniknąć najczęstszych błędów montażowych, które zamieniają dobry warkocz w warkocz złe połączenie.

Spis treści

Zarys

1. Przełóż rzeczywiste problemy na wymagania dotyczące warkocza
2. Zrozum strukturę oplotu i dlaczego zachowuje się on inaczej niż drut lity
3. Wybierz poszycie, geometrię i zakończenie w oparciu o środowisko i ruch
4. Skorzystaj z prostej listy kontrolnej specyfikacji, aby ograniczyć konieczność ciągłego powtarzania dostaw
5. Zainstaluj prawidłowo, aby utrzymać niski opór i wysoką niezawodność

Jakie problemy rozwiązują przewody w oplocie miedzianym?

Większość kupujących nie zaczyna od myślenia: „PotrzebujęDruty w oplocie miedzianym.” Zaczynają od problemu:

• Wibracje i ruch:Zmęczenie przewodników stałych. Warkocze uginają się i rozkładają napięcie na wiele pasm.
• Niezawodność uziemienia i połączenia:Oplot może utworzyć ścieżkę o niskiej impedancji, jeśli zostanie prawidłowo zainstalowany i zakończony.
• Gorące punkty w punktach połączeń:Słaba powierzchnia styku, nieprawidłowe oczko/zaciśnięcie lub zbyt mały oplot mogą powodować koncentrację ciepła.
• Problemy z zakłóceniami elektromagnetycznymi i hałasem:W niektórych kontekstach uziemienia/łączenia i ekranowania oploty pomagają zarządzać ścieżkami zakłóceń o wysokiej częstotliwości.
• Środowiska korozyjne lub wilgotne:Niewłaściwe wykończenie powierzchni może utleniać się, zwiększając rezystancję i powodując sporadyczne usterki.
• Zamieszanie w zamówieniach:Sama „szerokość oplotu” nie definiuje wydajności; budowa i zakończenie mają równie duże znaczenie.

Co to są przewody w oplocie miedzianym i jak są zbudowane?

Druty w oplocie miedzianymsą tkane z wielu cienkich pasm miedzi. Taka konstrukcja stwarza dwie praktyczne zalety:elastyczność(plecionka porusza się bez skupiania naprężenia w jednym punkcie) inadmierność(wiele pasm dzieli prąd i obciążenie).

Ale „warkocz” to nie jedno. Oto podstawowe zmienne konstrukcyjne, które zmieniają wydajność:

• Średnica i liczba splotów:Cieńsze pasma na ogół lepiej się wyginają; więcej pasm może dzielić prąd i poprawiać trwałość.
• Wzór warkocza i pokrycie:Ciaśniejsze warkocze często lepiej trzymają kształt i przylegają; luźniejsze warkocze mogą być bardziej elastyczne, ale mogą być mniej wytrzymałe mechanicznie.

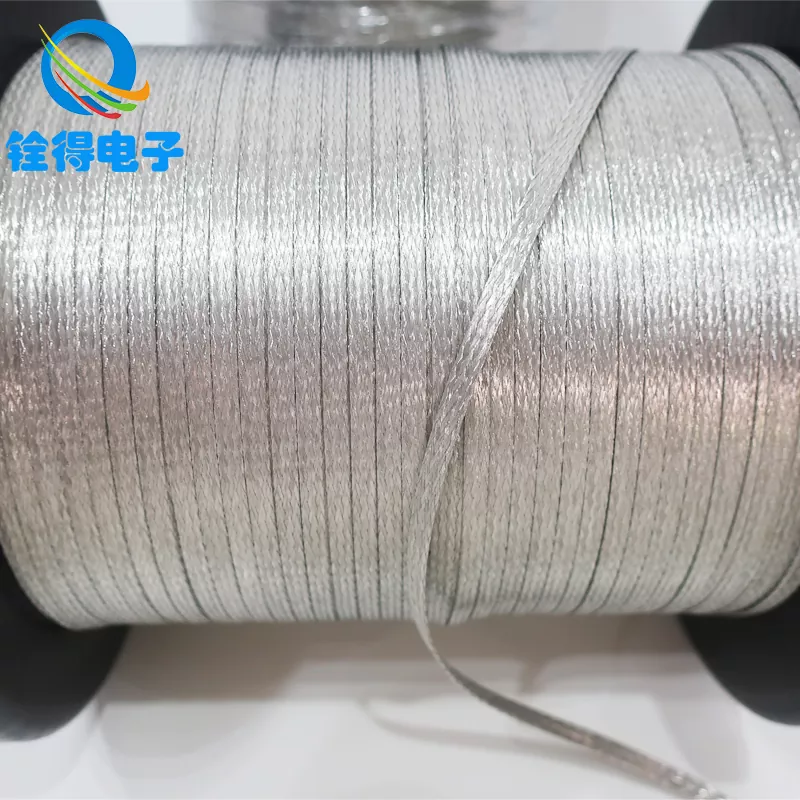

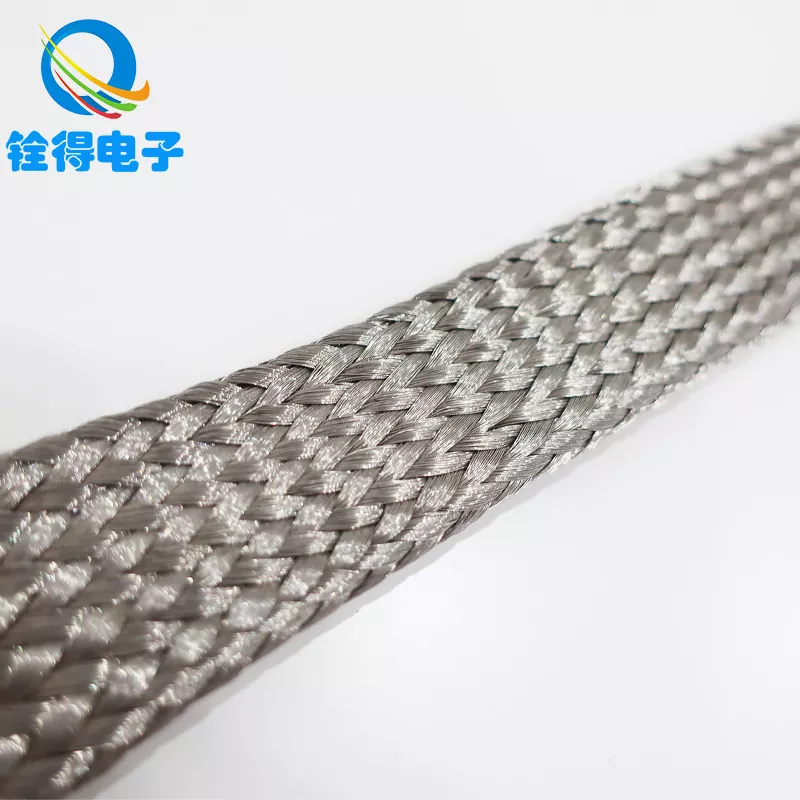

• Kształt:Płaskie warkocze są powszechne w przypadku pasków uziemiających; w niektórych konstrukcjach plecionki rurowe mogą służyć jako rękawy lub rozszerzalna osłona.
• Wykończenie powierzchni:Opcje z czystej miedzi lub z miedzi platerowanej (często wybierane ze względu na odporność na korozję i możliwość lutowania).
• Metoda zakończenia:Zaciskanie, spawanie, lutowanie lub skręcanie interfejsów zaciskowych – tu rodzi się wiele awarii.

Wskazówka: jeśli Twój dostawca pyta tylko o „szerokość” i „długość”, prawdopodobnie zmierzasz w stronę rozbieżnych oczekiwań. Dobry sprzedawca omówi środowisko, wniosek i zakończenie.

Gdzie warto je stosować (a gdzie nie)?

Druty w oplocie miedzianymsą zwykle wybierane, gdy połączenie musi przewodzić prąd (lub zapewniać ścieżkę połączenia o niskiej impedancji), a jednocześnie radzenie sobie z ruchem lub wibracjami.

Jak wybrać odpowiedni warkocz

Jeśli chcesz, aby specyfikacja była przyjazna dla zamówieńDruty w oplocie miedzianymskorzystaj z poniższej listy kontrolnej krok po kroku. Zamienia niechlujne objawy w jasne wymagania.

• Zdefiniuj pracę:pasek uziemiający/łączący, złącze elastyczne, tuleja ekranująca lub łącze przewodzące prąd.
• Oszacuj zapotrzebowanie na energię elektryczną:bieżący poziom, cykl pracy i akceptowalny wzrost temperatury (unikaj zgadywania — wykorzystaj dane systemowe).
• Opisz rzeczywistość mechaniczną:ciągłe wibracje, okazjonalne zginanie, ruchy zawiasów lub cykle rozszerzalności cieplnej.
• Wybierz kształt:płaski oplot do pasków i łączenia, oplot rurowy do owijania rękawów lub rozszerzalnego pokrycia w niektórych zestawach.
• Wybierz wykończenie powierzchni dla środowiska:wilgotne/słone powietrze, opary przemysłowe lub czysta szafka w pomieszczeniu.
• Szczegóły zakończenia blokady:typ oczek, rozmiar śrub, rozstaw otworów, proces zaciskania/spawania oraz to, czy końcówki wymagają cynowania czy tulejek.
• Ochrona planu:tulejki ścierne, warstwy izolacyjne lub elementy odciążające, jeśli oplot mógłby ocierać się o ostre krawędzie.

Tabela porównawcza popularnych opcji plecionek

Poniżej znajduje się praktyczne porównanie, które możesz skopiować do zapytania ofertowego. Koncentruje się na tym, co zmienia się w prawdziwym świecie, a nie tylko na tym, co wygląda inaczej w katalogu.

Wskazówka dla profesjonalistów: Porównując dostawców, poproś ich o podanie szczegółów konstrukcyjnych (średnica/liczba żył, pokrycie oplotu i specyfikacja zakończeń). „Szerokość równoważna” nie jest równoważną wydajnością.

Kontrole jakości i dokumentacja, o którą kupujący powinni prosić

Jeśli Twój projekt jest wrażliwy – elektronika mocy, sprzęt przemysłowy, kolej, podsystemy pojazdów elektrycznych lub jakakolwiek ścieżka uziemienia o krytycznym znaczeniu dla bezpieczeństwa – potraktujDruty w oplocie miedzianymjak komponent, a nie towar. Oto przejrzysta lista żądań kontroli jakości, która działa bez przytłaczania dostawcy:

• Kontrola materiału przychodzącego:opis gatunku miedzi, opis galwanizacji (jeśli dotyczy) i identyfikowalność partii
• Weryfikacja elektryczna:metoda sprawdzania wytrzymałości/ciągłości i kryteria akceptacji (na długość lub na zespół)
• Weryfikacja zakończenia:zapisy wysokości/szerokości zagniatania (jeśli są zaciśnięte), podejście do testu rozciągania i standard kontroli wizualnej
• Kontrola wymiarowa:tolerancja szerokości/grubości, tolerancja rozstawu otworów (w przypadku montażu z uchwytami)
• Dokumenty zgodności:CoC/CoA w razie potrzeby oraz oświadczenia dotyczące zgodności z wymogami ochrony środowiska wymagane przez Twój rynek
• Opakowanie i obsługa:ochrona przed załamaniami, zanieczyszczeniem i utlenianiem podczas transportu/przechowywania

Najlepsze praktyki instalacyjne zapobiegające awariom

Nawet najlepszeDruty w oplocie miedzianymmoże zawieść, jeśli zostanie zainstalowany po namyśle. Są to błędy, które powodują sporadyczne awarie, przegrzanie lub wczesna awaria mechaniczna:

• Brudne powierzchnie stykowe:Farba, utlenianie lub olej zwiększają odporność. Przygotuj interfejs metal-metal.
• Niewymiarowy obszar styku:Mała podkładka na szerokim oplocie może stworzyć gorący punkt. Aby uzyskać pełny kontakt, użyj odpowiedniego sprzętu.
• Ostre zakręty w pobliżu zakończeń:Zginanie tuż przy występie koncentruje naprężenie — pozostaw delikatne przejście i odciążenie.
• Luźny moment obrotowy w czasie:Wibracje mogą rozluźniać stawy. Użyj metod blokowania odpowiednich dla Twojego projektu i ponownie sprawdź cykle konserwacji.
• Narażenie na ścieranie:Jeśli oplot ociera się o krawędź, dodaj tulejkę ochronną lub zmień jego położenie.
• Nieprawidłowe planowanie ścieżki:Jeśli to możliwe, paski powinny być krótkie i unikać niepotrzebnych pętli zwiększających impedancję.

Jeśli tryb awarii to „działało podczas uruchamiania, ale później ulega awarii”, należy uwzględnić interfejs instalacji (przygotowanie powierzchni + moment obrotowy + sprzęt + odciążenie) jako część projektu elektrycznego.

Współpraca z Dongguan Quande Electronics Co., Ltd.

Jeśli pozyskujeszDruty w oplocie miedzianymw przypadku pasków uziemiających, połączeń łączących lub połączeń elastycznych najszybszą drogą do wiarygodnego wyniku jest dostawca który mówi zarówno „inżynieria”, jak i „zaopatrzenie”.Dongguan Quande Electronics Co., Ltd.pozycjonuje swoje produkty z plecionej miedzi wokół praktycznych potrzeb konstrukcyjnych: konfigurowalne wymiary, wybór oplotu dostosowany do aplikacji i opcje montażu dopasowane do rzeczywistych ograniczeń instalacyjnych.

Kiedy się z Tobą skontaktujesz, otrzymasz lepsze rekomendacje (i mniej poprawek), jeśli z góry udostępnisz trzy rzeczy:

• Twoja aplikacja:użycie paska uziemiającego, elastycznego złącza, paska łączącego lub oplotu typu rękaw
• Twoje środowisko:szafka wewnętrzna, wilgotna roślina, nadmorskie powietrze, poziom wibracji
• Twój plan rozwiązania umowy:rozmiar śrub/rozstaw otworów, typ oczek i to, czy potrzebne są wstępnie zmontowane końcówki

Często zadawane pytania

P: Czy przewody w oplocie miedzianym są lepsze do uziemienia niż drut lity?

Często tak w przypadku pasków i wiązań, które poruszają się lub wibrują. Elastyczność oplotu pomaga zapobiegać zmęczeniu i zapewnia stabilność połączenia pod warunkiem prawidłowego wykonania końcówek i powierzchni stykowych.

P: Czy powinienem wybrać warkocz z czystej miedzi czy z cynowanej miedzi?

Goła miedź może być opłacalna w kontrolowanych środowiskach. W środowiskach wilgotnych lub lekko korozyjnych powszechnie wybiera się wykończenie platerowane, aby pomóc w utrzymaniu stabilnego zachowania powierzchni w czasie. Najlepszy wybór zależy od ekspozycji, cykli konserwacji i metody zakończenia.

P: Co jest ważniejsze: szerokość plecionki czy konstrukcja plecionki?

Konstrukcja ma znaczenie co najmniej tak samo jak szerokość. Liczba/średnica splotu, szczelność splotu i jakość zakończenia często decydują o trwałości i stabilności rezystancji w świecie rzeczywistym.

P: Dlaczego paski uziemiające nagrzewają się?

Ogrzewanie zwykle wskazuje na opór na złączu — złe przygotowanie powierzchni, mała powierzchnia styku, luźny moment obrotowy lub nieprawidłowy osprzęt. Warkocz może być w porządku; winny jest interfejs.

P: Co powinienem uwzględnić w zapytaniu ofertowym dotyczącym drutów w oplocie miedzianym?

Uwzględnij zastosowanie, długość, zakres szerokości/grubości (lub docelowy przekrój poprzeczny), środowisko, opis ruchu/wibracji, szczegóły zakończenia (rozmiar/rozstaw otworów, występy) i wszelką wymaganą dokumentację.

Zamykanie myśli

KupowanieDruty w oplocie miedzianymstaje się łatwe, gdy przestaniesz traktować je jak „tylko miedź” i zaczniesz traktować je jak działający interfejs pomiędzy elektrycznością a ruchem. Zdefiniuj środowisko, zablokuj zakończenie, sprawdź jakość i zainstaluj z uwzględnieniem fizyki styków, a unikniesz najkosztowniejszego rodzaju awarii: sporadycznej.
