Dlaczego wybór przewodu uziemiającego decyduje o bezpieczeństwie, niezawodności i poziomie hałasu?

Abstrakcyjny

A przewód uziemiającyłatwo przeoczyć, dopóki coś nie pójdzie nie tak: nieoczekiwane resetowanie sprzętu, zakłócenia zakłócające sygnał, mrowienie w obudowach, nieudane inspekcje lub (w najgorszym przypadku) ryzyko porażenia prądem i pożaru. W tym przewodniku opisano, jak faktycznie działają przewody uziemiające w rzeczywistych systemach, co zazwyczaj powoduje problemy z uziemieniem i jak wybrać przewód uziemiający, który odpowiada Twoim ograniczeniom elektrycznym, mechanicznym i środowiskowym. Po drodze otrzymasz praktyczne listy kontrolne, tabelę porównawczą popularnych przewodów uziemiających i sprawdzone w praktyce wskazówki dotyczące instalacji. Jeśli oceniasz produkty z uziemieniem plecionym lub tworzysz strategię uziemienia dla maszyny, panelu, pojazdu lub obudowy, wyjdziesz z jasnymi następnymi krokami. Dla producentów i zespołów projektowych,Dongguan Quande Electronics Co., Ltd.wspiera wybór i dostosowywanie przewodu uziemiającego, dzięki czemu projekt działa spójnie od prototypu do produkcji.

Spis treści

• Zarys
• Co właściwie robi przewód uziemiający
• Problemy z uziemieniem klientów. Problemy z uziemieniem
• Jak wybrać odpowiedni przewód uziemiający
• Typowe typy przewodów uziemiających i kiedy ich używać
• Kwestie dotyczące rozmiaru, które zapobiegają niespodziewanym awariom
• Praktyki instalacyjne powodujące lub przerywające uziemienie
• Najczęstsze błędy i sposoby ich unikania
• Jak sprawdzić jakość uziemienia w terenie
• Często zadawane pytania
• Następne kroki

Zarys

1. Zastosowanie przewodu uziemiającego w zakresie bezpieczeństwa i integralności sygnału
2. Objawy złego uziemienia i przyczyny ich wystąpienia
3. Ramy wyboru obejmujące obciążenie elektryczne, zachowanie częstotliwości i środowisko
4. Porównanie pasków plecionych, skrętek i szyn zbiorczych
5. Szczegóły instalacji, które zmniejszają opór i zapobiegają poluzowaniu
6. Metody weryfikacji i praktyczne kontrole odbiorcze
7. Często zadawane pytania i wskazówki dotyczące zaopatrzenia

Co właściwie robi przewód uziemiający

Wyrażenie „przewód uziemiający” jest używane w przypadku wielu zadań, a ich pomieszanie powoduje problemy w wielu projektach. W większości zastosowań przewód uziemiający obsługuje jedną lub więcej z następujących funkcji:

• Ścieżka błędu bezpieczeństwa: Jeśli przewód pod napięciem zetknie się z metalową obudową, ścieżka uziemienia pomaga w przewodzeniu prądu zwarciowego, dzięki czemu urządzenia zabezpieczające mogą szybko zadziałać.
• Połączenie wyrównawcze: Łączenie części metalowych w sposób zapewniający niemal ten sam potencjał zmniejsza napięcie dotykowe i minimalizuje ryzyko wyładowania łukowego.
• Kontrola hałasu i stabilność odniesienia: Dobre połączenie z masą może zmniejszyć zakłócenia elektromagnetyczne, zapewniając kontrolowaną ścieżkę powrotną i obniżając impedancję przy odpowiednich częstotliwościach.
• Odwracanie piorunów i przepięć: W niektórych systemach przewody uziemiające pomagają w bezpiecznym kierowaniu stanów nieustalonych o wysokiej energii (często w ramach szerszej strategii łączenia i przepięć).

Zwróć uwagę na słowoimpedancja, nie tylko opór. Wiele problemów z uziemieniem pojawia się przy wyższych częstotliwościach, gdzie przewodnik, który wygląda „dobrze” na podstawowym mierniku, nadal zachowuje się źle ze względu na indukcyjność, długość i geometrię połączenia. Dlatego fizyczny kształt przewodu uziemiającego może mieć znaczenie tak samo, jak jego powierzchnia przekroju poprzecznego.

Problemy z uziemieniem klientów. Problemy z uziemieniem

Jeśli kiedykolwiek zdarzyło Ci się, że system przeszedł test laboratoryjny, ale nie sprawdził się w fabryce, pojeździe lub podczas instalacji na zewnątrz, uziemienie często jest częścią historii. Oto najczęstsze problemy klientów, które widzimy w systemach przemysłowych i elektronicznych:

• Losowe resety i niewyjaśnione błędy: Przerywane połączenia uziemiające mogą powodować zmiany napięcia, które dezorientują elektronikę sterującą.
• EMI, które nie zniknie: Ekranowanie i filtry nie są w stanie w pełni skompensować słabej ścieżki zwrotnej lub połączeń między obudowami o wysokiej impedancji.
• Nieudane inspekcje lub opóźnienia w przestrzeganiu przepisów: Nieodpowiednie połączenie, nieprawidłowe zakończenia lub zła dokumentacja mogą prowadzić do przeróbek i przesunięcia w harmonogramie.
• Przegrzanie w punktach połączeń: „Mały” problem ze stykiem staje się gorącym punktem w przypadku prądu zwarciowego lub powtarzających się przepięć.
• Korozja i rozluźnienie: Środowisko zewnętrzne, morskie, wilgotne lub chemiczne może pogorszyć jakość połączeń szybciej, niż zespoły się tego spodziewają.
• Montażowe bóle głowy: Druty, które są zbyt sztywne, zbyt krótkie lub podatne na zmęczenie, mogą powodować niespójność produkcji.

Dobra wiadomość jest taka, że ​​większości z nich można zapobiec. Kluczem jest traktowanie uziemienia jako problemu mechanicznego i elektrycznego, a nie późniejszej refleksji.

Jak wybrać odpowiedni przewód uziemiający

Niezawodny proces selekcji rozpoczyna się od rzeczywistych ograniczeń, a nie tylko opisu katalogowego. Użyj tego frameworka:

1) Zdefiniuj zadanie uziemienia

• Czy jest to przede wszystkim połączenie zabezpieczające, kontrola hałasu, ochrona przed przepięciami, czy może kombinacja?
• Czy jest to łączenie obudów, łączenie drzwi, łączenie paneli, czy też zakończenie ekranu kabla?

2) Mapuj wymagania elektryczne

• Błędne obecne oczekiwania: Zachowanie urządzenia zabezpieczającego zależy od ścieżki o niskiej impedancji.
• Zachowanie częstotliwościowe: W przypadku szumów i zakłóceń elektromagnetycznych krótsze i szersze przewody często radzą sobie lepiej z dłuższymi i węższymi.
• Cykl pracy: Sporadyczne przepięcia różnią się od ciągłego podziału prądu.

3) Dopasuj mechaniczną rzeczywistość

• Czy się ugnie (drzwi, zawiasy, wibracje, robotyka)? Jeśli tak, elastyczny przewód uziemiający ma kluczowe znaczenie.
• Czy przestrzeń jest ciasna? Czy istnieje wymóg powtarzalnego promienia zgięcia?
• Czy instalatorzy będą mieli stały dostęp do elementów złącznych dynamometrycznych?

4) Weź pod uwagę środowisko

• Wilgoć, mgła solna, chemikalia, wysoka temperatura, narażenie na promieniowanie UV lub zanieczyszczenie olejem mogą zmienić wybór materiałów.
• Jeśli korozja jest prawdopodobna, obróbka powierzchni i sprzęt połączeniowy są równie ważne jak materiał przewodnika.

5) Zdecyduj o strategii rozwiązania umowy wcześniej

• Zaciski oczkowe, uchwyty, złącza spawane, połączenia kołkowe lub połączenia zaciskowe wymagają różnych konstrukcji przewodów.
• Konsekwencja w zakończeniu jest równa konsekwencji w działaniu.

Jeśli chcesz mieć mniej niespodzianek w produkcji, zablokuj te decyzje przed sfinalizowaniem rysunków wiązek przewodów. Dongguan Quande Electronics Co., Ltd. często wspiera zespoły, potwierdzając dopasowanie, elastyczność i zgodność zakończeń przed masową produkcją.

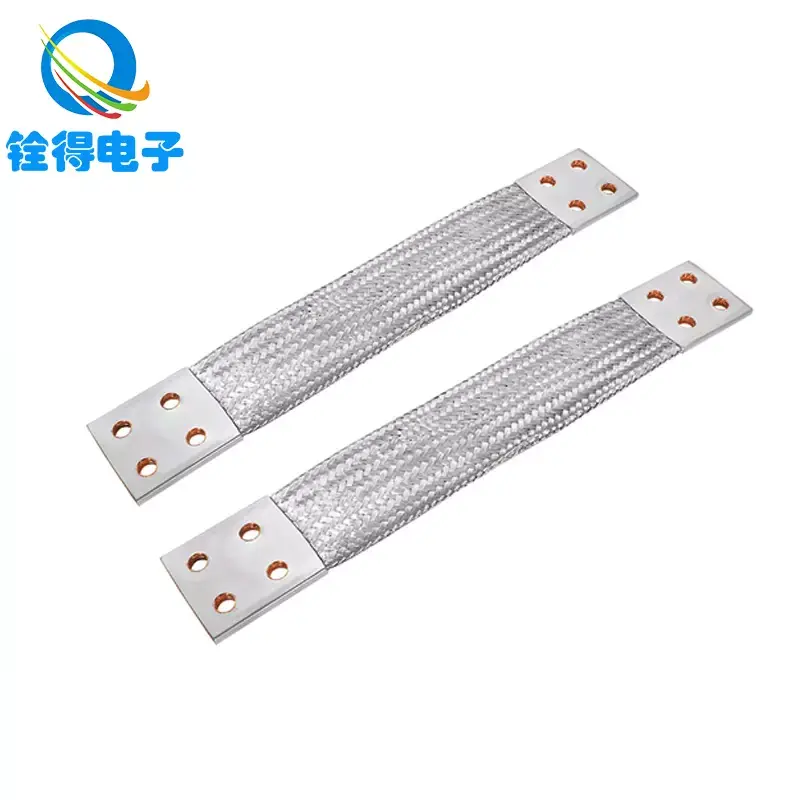

Typowe typy przewodów uziemiających i kiedy ich używać

W przypadku wielu szaf przemysłowych „najlepszym” wyborem jest kombinacja: listwa łącząca w panelu, krótkie plecione paski do drzwi i części ruchomych oraz dobrze zakończone przewody linkowe do połączeń stałych.

Kwestie dotyczące rozmiaru, które zapobiegają niespodziewanym awariom

Rozmiar to nie tylko stwierdzenie, że „większy jest lepszy”. Nadmierne wymiary mogą powodować sztywność, problemy z montażem i zmęczenie. Zbyt mały rozmiar może spowodować przegrzanie, nieusunięcie urządzenia zabezpieczającego lub utworzenie niestabilnych odniesień. Należy pamiętać o następujących zasadach:

• Krótsze uderzenia są grubszedla wielu problemów związanych z hałasem. Zmniejszenie długości często poprawia wydajność bardziej niż zwiększenie przekroju.
• Szerszy może pokonać rundęprzy wyższych częstotliwościach. Płaskie plecione paski mogą zmniejszyć impedancję, jeśli są prawidłowo zainstalowane.
• Obszar połączenia ma znaczenie. Gruby przewodnik na małej powierzchni styku może nadal działać słabo.
• Zdarzenia termiczne i awaryjne są różne. Przewodnik może przetrwać krótki impuls zwarciowy, ale może ulec uszkodzeniu w wyniku powtarzających się przepięć lub nagrzania w uszkodzonym połączeniu.

Jeśli Twój projekt musi spełniać określone przepisy elektryczne lub normy branżowe, jako podstawę zastosuj metodę wymiarowania określoną w tym standardzie, a następnie nałóż na nią wymagania mechaniczne i środowiskowe. W razie wątpliwości traktuj zakończenie i montaż jako pierwszorzędne elementy projektu, a nie „szczegóły instalatora”.

Praktyki instalacyjne powodujące lub przerywające uziemienie

Większość awarii uziemienia ma miejsce na interfejsach. Konduktor rzadko stanowi problem; połączenie zwykle takie jest. Praktyki te radykalnie poprawiają wyniki:

Tam, gdzie wymagane jest połączenie, należy stosować czysty kontakt metal-metal

• Usuń farbę, anodowanie lub powłoki w miejscu łączenia, chyba że okucia są zaprojektowane tak, aby niezawodnie przebijać powłoki.
• Aby utrzymać docisk styku w miarę upływu czasu, należy używać odpowiednich podkładek lub elementów łączących.

Kontroluj luzowanie pod wpływem wibracji

• Używaj metod blokowania zgodnych ze sprzętem i środowiskiem.
• Zastosuj stały moment obrotowy i udokumentuj go na potrzeby produkcji.

Minimalizuj długość i unikaj pętli

• Poprowadź przewody uziemiające tak krótko i bezpośrednio, jak to możliwe.
• Unikaj dużych pętli, które mogą wychwytywać zakłócenia jak antena.

Projektuj z myślą o ruchu, zamiast mieć nadzieję, że się nie poruszy

• W przypadku drzwi, zawiasów i zespołów wibracyjnych pleciony pasek uziemiający z odpowiednim odciążeniem często ma większą trwałość niż sztywny drut.
• Przestrzegaj promienia zgięcia i upewnij się, że pasek lub drut nie stanowi mechanicznego ogranicznika.

Standaryzacja zakończeń

• Wybierz styl zakończenia i zastosuj go konsekwentnie w różnych kompilacjach.
• Jakość zagniatania, dopasowanie końcówek i przygotowanie powierzchni stykowej powinny być procesami kontrolowanymi.

Najczęstsze błędy i sposoby ich unikania

• Używanie długich „warkoczy” do tarczktóre pogarszają wydajność wysokich częstotliwości. Utrzymuj krótkie wiązania ekranujące i, jeśli to konieczne, rozważ podejście zaciskowe.
• Poleganie na kontakcie podwozia przez farbę. Jeśli nie możesz zagwarantować kontaktu z metalem, nie zakładaj, że taki istnieje.
• Mieszanie metali bez planowania. Różne metale plus wilgoć mogą przyspieszyć korozję i zwiększyć odporność.
• Ignorowanie klejenia drzwi. Świetne uziemienie panelu nie pomoże, jeśli drzwi staną się hałaśliwą pływającą płytą.
• Nadmierne zginanie sztywnego przewodnika. Zmęczenie wibracjami jest prawdziwe; wybierz przewodnik przeznaczony do ruchu.
• Testowanie tylko za pomocą podstawowego sygnału dźwiękowego ciągłości. Ciągłość nie oznacza solidnego połączenia o niskiej impedancji w rzeczywistych warunkach.

Jak sprawdzić jakość uziemienia w terenie

Weryfikacja powinna odpowiadać ryzyku. W przypadku prostego klejenia pomocna może być kontrola niskiej rezystancji. W przypadku wrażliwych systemów mogą być potrzebne dodatkowe metody. Praktyczne opcje obejmują:

• Kontrola wizualna: Potwierdź usunięcie powłoki, typ sprzętu i czy przewód nie jest naprężony.
• Pomiar niskiej rezystancji: Zmierz obwód za pomocą przyrządu przystosowanego do pracy przy niskiej rezystancji, a nie tylko podstawowego multimetru.
• Próba poruszania się: Ostrożnie poruszaj drzwiami lub uprzężami, monitorując ich sporadyczne zachowanie.
• Kontrola termiczna pod obciążeniem: Gorące punkty często ujawniają połączenia o wysokim oporze.
• Walidacja symptomów hałasu: Jeśli uziemienie ma na celu zmniejszenie zakłóceń, należy to potwierdzić za pomocą pomiarów przed i po, które odpowiadają rzeczywistym warunkom pracy.

Jeśli Twój system ma krytyczne znaczenie dla bezpieczeństwa, postępuj zgodnie z obowiązującymi przepisami elektrycznymi i organizacyjnymi procedurami testowymi. W tym artykule znajdują się ogólne wskazówki techniczne, ale ostateczne kryteria akceptacji powinny odpowiadać Twojej branży i obowiązkom dotyczącym zgodności.

Często zadawane pytania

• Czy przewód uziemiający to to samo co przewód neutralny?
  Nie. W wielu systemach przewód neutralny przenosi prąd powrotny podczas normalnej pracy, podczas gdy przewód uziemiający przeznaczony jest do połączenia zabezpieczającego i w przypadku awarii. Pełnią różne role i są odmiennie traktowane podczas projektowania i instalacji.

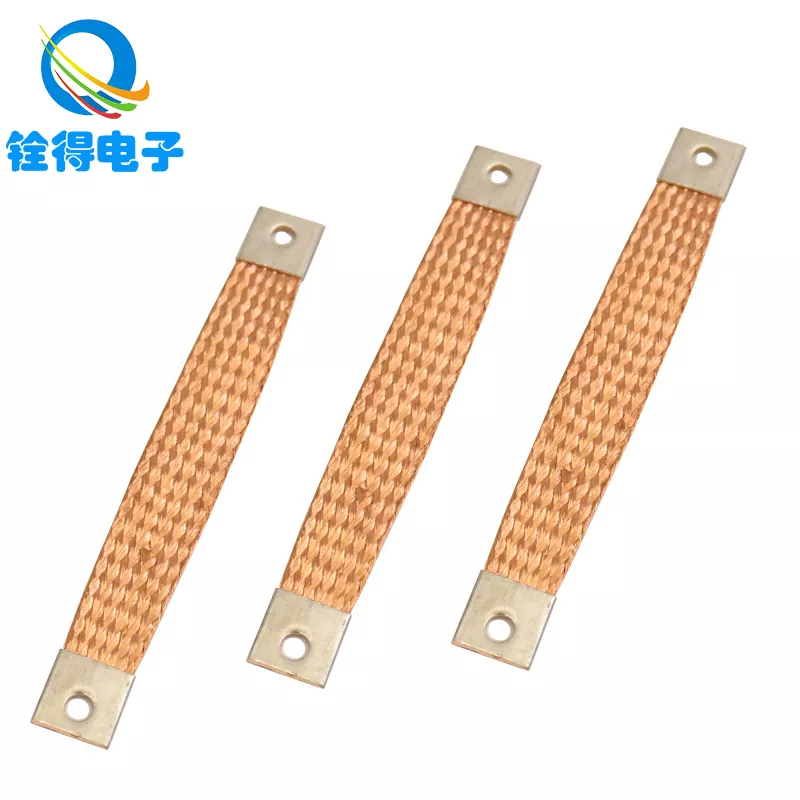

• Kiedy powinienem używać plecionego paska uziemiającego zamiast zwykłego drutu?
  Taśmy plecione są często preferowane do łączenia ruchomych części, środowisk wibracyjnych lub krótkich, szerokich połączeń o niskiej impedancji, które ułatwiają kontrolę hałasu. Mogą również sprawić, że klejenie drzwi i obudów będzie bardziej niezawodne, gdy zginanie jest nieuniknione.
• Czy grubszy przewód uziemiający zawsze zmniejsza zakłócenia?
  Nie zawsze. Zmniejszenie długości, poprawienie obszaru połączenia i zastosowanie geometrii obniżającej impedancję może mieć większe znaczenie niż zwykłe zwiększenie przekroju poprzecznego – szczególnie w przypadku szumów o wyższej częstotliwości.
• Dlaczego w moim systemie nadal występują zakłócenia, mimo że wszystko wykazuje ciągłość?
  Ciągłość tylko dowodzi, że istnieje jakaś ścieżka przewodząca. Problemy z szumami często dotyczą impedancji przy częstotliwościach roboczych, złej geometrii połączeń, długich pigtaili lub niespójnych zakończeń ekranów.
• Co powoduje, że połączenia uziemiające z czasem ulegają awarii?
  Typowe przyczyny to luzowanie w wyniku wibracji, korozja, złe przygotowanie powierzchni, niewystarczające odciążenie oraz nierówna jakość zagniatania lub oczek. Narażenie środowiska może przyspieszyć to wszystko.
• Jak zapewnić większą spójność uziemienia w produkcji?
  Standaryzuj sprzęt i końcówki, zdefiniuj specyfikacje momentu obrotowego, przygotuj powierzchnię kontrolną i wybierz przewody pasujące do procesu montażu. Spójność dotyczy zarówno kontroli procesu, jak i wyboru przewodnika.
• Czy mogę dostosować przewody uziemiające do mojej obudowy lub wiązki przewodów?
  Tak. Wielu producentów oferuje niestandardowe długości, konstrukcje plecionek i opcje zakończeń. W przypadku ograniczonej przestrzeni, ruchu lub korozji dostosowywanie często ogranicza liczbę przeróbek i poprawia niezawodność.

Następne kroki

Jeśli masz do czynienia z niewyjaśnionymi zakłóceniami elektromagnetycznymi, niespójnym zachowaniem sprzętu, problemami z połączeniem drzwi lub punktami uziemiającymi, które korodują lub poluzowują się, nie traktuj przewodu uziemiającego jako akcesoriów. Traktuj go jak zaprojektowany komponent spełniający wymagania elektryczne, mechaniczne i środowiskowe.

Jeśli potrzebujesz pomocy w wyborze rodzaju przewodu uziemiającego, zdefiniowaniu opcji zakończenia lub dopasowaniu elastyczności i ograniczeń instalacyjnych, Dongguan Quande Electronics Co., Ltd. może wesprzeć Twoje potrzeby w zakresie oceny i produkcji. Udostępnij szczegóły aplikacji i rysunki, a my polecimy praktyczne rozwiązanie uziemiające, które możesz wielokrotnie i pewnie budować —skontaktuj się z namizacząć.
