Dlaczego przewód uziemiający jest niezbędny dla bezpiecznych systemów elektrycznych?

Abstrakcyjny

A Przewód uziemiającyjest często traktowany jak element pola wyboru — dopóki coś nie pójdzie nie tak: obudowa maszyny mrowi, losowo zadziała wyłącznik, czujnik odczytuje śmieci lub przepięcie niszczy tablicę kontrolną. W tym artykule opisano, co faktycznie robi przewód uziemiający, czym różni się od przewodu „neutralnego”, dlaczego klejenie ma znaczenie oraz jakie szczegóły dotyczące wyboru i montażu najczęściej sprawiają klientom ból. Otrzymasz również przejrzystą, przyjazną dla użytkownika listę kontrolną, tabelę porównawczą typowych typów przewodów uziemiających oraz często zadawane pytania dotyczące rozwiązywania powtarzających się problemów.

Spis treści

• Co to jest przewód uziemiający i jaki problem rozwiązuje?
• Uziemienie vs neutralny vs łączenie: zamieszanie powodujące awarie
• Problemy klientów wynikające z prawidłowego przewodu uziemiającego zmniejszają się
• Rodzaje przewodów uziemiających i miejsca, w których każdy z nich pasuje
• Jak wybrać odpowiedni przewód uziemiający do swojego projektu
• Najlepsze praktyki instalacyjne, które zapobiegają przeróbkom
• Typowe błędy i szybkie poprawki
• Wskazówki dotyczące przeglądów i konserwacji
• Często zadawane pytania

Zarys

1. Zdefiniuj przewód uziemiający prostym językiem i wyjaśnij „ścieżkę prądu zwarciowego”.
2. Wyjaśnij uziemienie, neutralny i połączenie, aby wyeliminować typowe nieporozumienia.
3. Mapuj rzeczywiste problemy (ryzyko porażenia, zakłócenia elektromagnetyczne/hałas, uciążliwe wyłączenia, uszkodzenia sprzętu) na jakość uziemienia.
4. Porównaj opcje pełne, linkowe, plecione i cynowane z typowymi zastosowaniami.
5. Lista kontrolna wyboru: rozmiar, elastyczność, środowisko, zakończenia i kwestie zgodności.
6. Etapy instalacji i szczegóły wykonania, które decydują o niezawodności.
7. Rozwiązywanie problemów: pętle uziemienia, przerywana ciągłość, korozja i awarie wibracyjne.
8. Praktyki konserwacji i dokumentowania zapewniające długoterminowe bezpieczeństwo.

Co to jest przewód uziemiający i jaki problem rozwiązuje?

W swej istocie, aPrzewód uziemiającyto dedykowany przewodnik łączący odsłonięte części metalowe (takie jak obudowy urządzeń, ramy silników, panele sterowania, korytka kablowe i kanał kablowy) do systemu uziemiającego. Najważniejszym zadaniem nie jest „sprawianie, że prąd znika”. Praca polega na zapewnieniuniska impedancja, przewidywalna ścieżkadla prądu zwarciowego, aby urządzenia zabezpieczające (bezpieczniki, wyłączniki, zabezpieczenia RCD/RCBO, jeśli są używane) mogły działać szybko.

Pomyśl o przewodzie uziemiającym jako o drodze awaryjnej dla niebezpiecznego prądu. Kiedy izolacja ulegnie uszkodzeniu lub przewód pod napięciem dotknie metalowej obudowy, nastąpi prąd zwarciowy chce płynąć. Jeśli prąd zwarciowy przepływa dobrze przez prawidłowo zainstalowany przewód uziemiający, urządzenie zabezpieczające może wykryć nienormalny stan i szybko odłącz zasilanie. Jeśli ścieżka jest słaba (luźne połączenie, korozja, zbyt mały rozmiar przewodu, pomalowana powierzchnia styku), prąd może „wyciekać” przez niezamierzone ścieżki — łącznie z Tobą, łożyskami, osłonami sygnałowymi i wrażliwą elektroniką.

Uziemienie vs neutralny vs łączenie: zamieszanie powodujące awarie

Wiele problemów projektowych wynika z pomieszania trzech różnych pomysłów:

• Neutralnyjest przewodem powrotnym przewodzącym prąd podczas normalnej pracy (w wielu systemach prądu przemiennego). To nie to samo, co uziemienie sprzętu.
• Uziemienie (uziemienie)to połączenie z elektrodami uziemiającymi i siecią uziemiającą wykorzystywane do celów bezpieczeństwa i potencjału odniesienia.
• Klejenieto celowe połączenie części metalowych, tak aby miały ten sam potencjał elektryczny i niezawodnie usuwały usterki.

Praktyczny wniosek na wynos: TwójPrzewód uziemiającyzwykle stanowi część połączenia zapewniającego bezpieczeństwo sprzętu i musi być ciągła, niezawodna mechanicznie, i elektrycznie o niskiej rezystancji. Jeśli przewód neutralny i uziemienie zostaną połączone w niewłaściwym miejscu (lub w wielu miejscach), możesz wytworzyć prądy krążące, problemy z hałasem i nieprzewidywalne wyłączenia.

Problemy klientów wynikające z prawidłowego przewodu uziemiającego zmniejszają się

Kiedy klienci skarżą się na „przypadkowe” problemy z elektryką, uziemienie jest często cichą przyczyną. Oto problemy, które powoduje prawidłowo zaprojektowany i zainstalowanyPrzewód uziemiającypomaga zmniejszyć:

• Ryzyko porażenia i zdarzenia związane z bezpieczeństwem:dobrze połączone podwozie pozostaje w pobliżu potencjału ziemi w warunkach awarii.
• Uciążliwe wyłączenie:słabe połączenia mogą powodować sporadyczne oznaki usterek, szczególnie w przypadku wibracji lub wilgoci.
• EMI/szum w sygnałach:czujniki, wejścia PLC i linie komunikacyjne mogą zachowywać się nieprawidłowo, gdy odniesienie do uziemienia jest niestabilne.
• Uszkodzenia spowodowane przepięciami i przejściowymi wyładowaniami atmosferycznymi:solidna sieć uziemiająca pomaga zarządzać przejściowymi ścieżkami energii.
• Problemy z łożyskami i silnikiem:prądy błądzące mogą przedostawać się przez łożyska, gdy wiązanie jest słabe lub niespójne.
• Kosztowna przeróbka:błędy w uziemieniu są rzadko widoczne aż do uruchomienia – kiedy każda godzina jest kosztowna.

Dobra strategia dotycząca przewodu uziemiającego zamienia „tajemnicze przestoje” w przewidywalną wydajność. Tego właśnie ostatecznie chcą kupujący: mniejszej liczby wywołań zwrotnych, czystszych danych i bezpieczniejszy sprzęt, który przechodzi kontrolę bez dramatów.

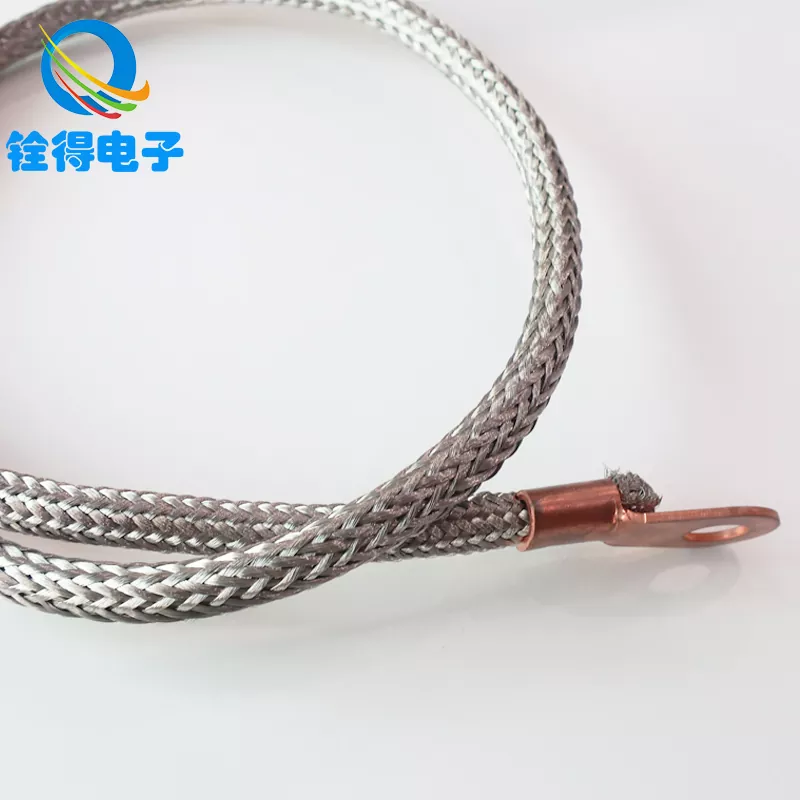

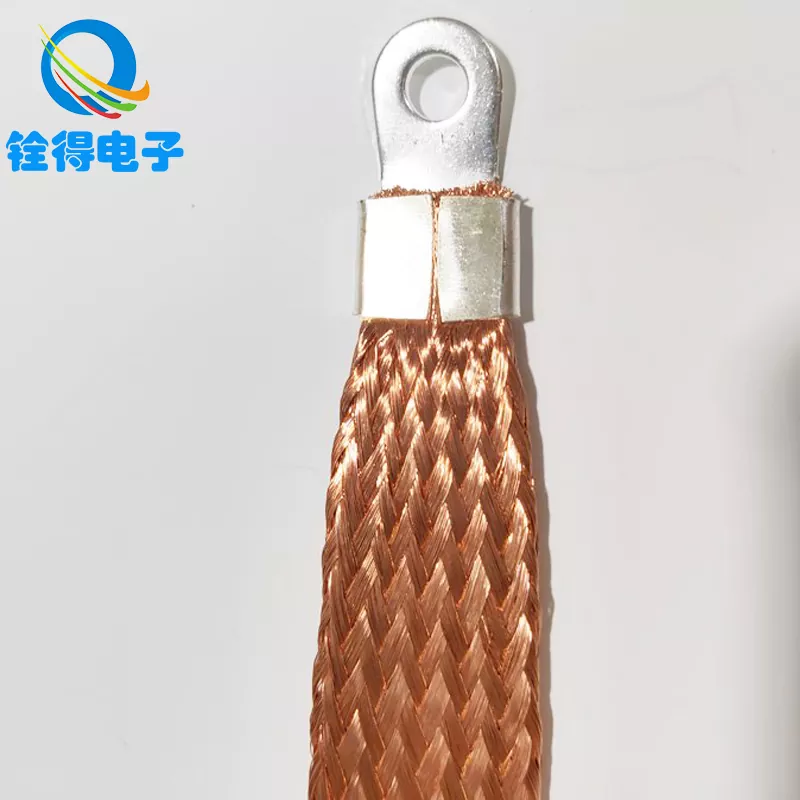

Rodzaje przewodów uziemiających i miejsca, w których każdy z nich pasuje

Nie każdyPrzewód uziemiającyjest taki sam. „Najlepszy” wybór zależy od ruchu, wibracji, środowiska i metody zakończenia.

Jeśli Twoje zastosowanie obejmuje drzwi, zdejmowane osłony lub wibracje (pomyśl o generatorach, ładowarkach pojazdów elektrycznych, maszynach CNC, windach i metalowych szafach, które codziennie otwierają się/zamykają), opcje plecione mogą radykalnie zmniejszyć awarie wynikające ze zmęczenia.

Jak wybrać odpowiedni przewód uziemiający do swojego projektu

WybórPrzewód uziemiającyw mniejszym stopniu chodzi o stwierdzenie, że „grubsze znaczy zawsze lepsze”, a bardziej o niezawodne spełnianie wymogów bezpieczeństwa w rzeczywistych warunkach panujących na placu budowy. Skorzystaj z tej listy kontrolnej, aby uniknąć klasycznych rozczarowań kupującego:

• Moc elektryczna:Dobierz rozmiar przewodu zgodnie z obowiązującym kodem/normą i urządzeniem zabezpieczającym znajdującym się przed nim. Ścieżka uziemienia musi bezpiecznie przewodzić prąd zwarciowy wystarczająco długo, aby zabezpieczenie zadziałało.
• Środowisko mechaniczne:Jeśli się porusza, zgina lub wibruje, priorytetem jest elastyczność (skrętka lub plecionka) i odciążenie.
• Narażenie na korozję:Wilgoć, mgła solna, chemikalia i instalacje zewnętrzne często korzystają z cynowanej miedzi i chronionych zakończeń.
• Metoda zakończenia:Dopasuj typ drutu do końcówek, tulejek, narzędzi do zaciskania i specyfikacji momentu obrotowego. Świetny przewód zawodzi, jeśli jego zakończenie jest niechlujne.
• Ograniczenia routingu:Unikaj ostrych krawędzi i punktów ucisku. Zaplanuj pętle serwisowe w miejscach otwierania paneli.
• Spójność i dokumentacja:Standaryzuj numery części i uwagi dotyczące instalacji w różnych kompilacjach, aby zespoły konserwacyjne nie zgadywały.

Tutaj z pomocą może przyjść wyspecjalizowany producent.Dongguan Quande Electronics Co., Ltd. wspiera rozwiązania przewodów uziemiających stosowanych w przemyśle i zastosowania elektryczne, w tym elastyczne opcje oplotu, gdy liczy się ruch i niezawodność. Dla kupujących wygraną jest zmniejszenie zmienności: konsekwentność konstrukcja i przewidywalna obsługa podczas montażu oznaczają mniej niespodzianek przy uruchomieniu.

Najlepsze praktyki instalacyjne, które zapobiegają przeróbkom

Większość awarii uziemienia nie jest spowodowana samym przewodnikiem – są one spowodowane jakością wykonania. Oto sprawdzone w praktyce podejście, które zapewnia:Przewód uziemiającyniezawodne na lata:

Jeden prosty nawyk, który oszczędza bólów głowy: traktuj punkty uziemiające jak krytyczne elementy bezpieczeństwa, a nie „dodatkowe śruby”. Oznacz je, sprawdź i zadbaj o ich dostępność.

Typowe błędy i szybkie poprawki

Oto sprawcy powtarzający się, którzy powodują najwięcej skarg klientów, oraz najszybsze działania naprawcze:

• Uziemienie na malowanym metalu:usuń farbę z obszaru występów i użyj odpowiedniego sprzętu do klejenia.
• Mały przewodnik „ponieważ nie przewodzi prądu”:rozmiar dla warunków usterek, a nie normalnej pracy.
• Używanie drutu litego w drzwiach ruchomych:przełącz na przewód uziemiający typu linka lub plecionka z odciążeniem.
• Poluzowane elementy mocujące po wibracjach:zastosować prawidłowe praktyki dokręcania, w stosownych przypadkach zastosować elementy blokujące i sprawdzić ponowne dokręcenie po wypaleniu.
• Nieporządne prowadzenie w pobliżu ostrych krawędzi:dodać zabezpieczenie krawędzi, przelotki i zaciski; zapewnić fizyczną ochronę ścieżki uziemiającej.
• Wiele wiązań uziemiających/neutralnych tam, gdzie nie powinno ich być:przejrzyj schemat systemu i skoryguj punkty łączenia zgodnie z normą i przepisami obowiązującymi w danym miejscu.

Wskazówki dotyczące przeglądów i konserwacji

A Przewód uziemiającyjest tak niezawodny, jak jego najsłabsze połączenie. Włącz te kontrole do rutynowej konserwacji, szczególnie w przypadku dużych wibracji lub instalacje zewnętrzne:

• Kontrola wzrokowa:poszukaj przebarwień, postrzępionego oplotu, korozji wokół występów i luźnych zacisków.
• Kontrola mechaniczna:delikatnie sprawdź, czy nie ma ruchu na zaciskach; wszystko, co się porusza, jest przyszłą porażką.
• Wyrywkowe kontrole ciągłości:sprawdzić niską rezystancję między podwoziem/drzwiami a listwą uziemiającą podczas planowanych przestojów.
• Uszczelnienie środowiskowe:w miejscach wilgotnych lub korozyjnych należy poprawić uszczelnienie i zastosować materiały odporne na korozję oraz osłony ochronne.
• Dokumentacja:rejestruj wyniki testu uziemienia i wszelkie zmiany — przyszłe rozwiązywanie problemów stanie się znacznie szybsze.

Często zadawane pytania

P: Czy mogę użyć dowolnego przewodu jako przewodu uziemiającego, jeśli „łączy się z metalem”?
A:Musi być odpowiedni do zastosowania i odpowiednio dobrany do ścieżek prądu zwarciowego zgodnie z obowiązującymi przepisami/normami. Również sposób zakończenia i przygotowanie powierzchni stykowej są tak samo ważne jak sam przewodnik.

P: Dlaczego widzę zakłócenia lub niestabilne odczyty czujnika, nawet gdy przewód uziemiający jest podłączony?
A:Typowe przyczyny to luźne punkty łączenia, złe prowadzenie w pobliżu kabli o wysokim natężeniu, wiele punktów łączenia wytwarzających prądy krążące lub słaby punkt odniesienia pomiędzy panelami. Popraw integralność połączeń, oddziel wrażliwe ścieżki sygnałowe od tras zasilania i sprawdź, gdzie występują połączenia.

P: Kiedy powinienem rozważyć pleciony przewód uziemiający?
A:Gdy występuje ruch lub wibracje — drzwi, pokrywy na zawiasach, osłony maszyn, elastyczne złącza lub inne miejsca, w których lity przewodnik z czasem ulega zmęczeniu. Często wybiera się opcje plecione, aby ograniczyć sporadyczne awarie ciągłości.

P: Czy grubszy przewód uziemiający zawsze oznacza lepszą ochronę?
A:Nie automatycznie. Celem jest ścieżka zwarcia o niskiej impedancji, która odpowiada urządzeniu zabezpieczającemu i zasadom instalacji. Nadmierne wymiary mogą powodować problemy z routingiem/zakończeniem, jeśli końcówki i sprzęt nie są dopasowane. „Prawidłowy rozmiar + prawidłowo zainstalowany” bije „bardzo gruby + źle zakończony”.

P: Dlaczego mój wyłącznik lub RCD/RCBO wyłącza się podczas uruchamiania, mimo że nic nie jest „źle”?
A:Stany nieustalone podczas rozruchu, prądy upływowe z filtrów/przetwornic VFD, wilgoć lub niestabilne połączenia mogą powodować wyłączenia. Sprawdź ciągłość uziemienia, sprawdź stan izolacji, potwierdź prawidłowy typ urządzenia zabezpieczającego i przejrzyj układ uziemienia/połączenia pod kątem niezamierzonych równoległych ścieżek.

P: Jaki jest najszybszy sposób sprawdzenia, czy połączenie przewodem uziemiającym spełnia swoje zadanie?
A:Wykonaj test ciągłości pomiędzy obudową urządzenia (i wszelkimi drzwiami/osłonami) a główną szyną uziemiającą, a następnie upewnij się, że końcówki są szczelne i przymocowane do czystego metalu. Udokumentuj wynik, aby zmiany zachodzące w czasie były łatwe do zauważenia.

Ostateczne dania na wynos

A Przewód uziemiającyto nie tylko formalność związana z bezpieczeństwem — to element wydajności. Zmniejsza ryzyko porażenia, poprawia stabilność systemu, chroni elektronikę, i oszczędza czas podczas uruchamiania, zapobiegając „usterkom widmowym”, które marnują dni. Jeśli traktujesz uziemienie jak zaprojektowany system (a nie refleksję), zyskujesz bezpieczniejsze instalacje i spokojniejsze zespoły konserwacyjne.

Jeśli określasz przewody uziemiające dla paneli, obudów sprzętu lub elastycznych punktów połączeń,Dongguan Quande Electronics Co., Ltd.może pomóc w dopasowaniu stylu przewodnika do rzeczywistych warunków pracy. Chcesz ograniczyć liczbę przeróbek i poprawić niezawodność?Skontaktuj się z namiz danymi aplikacji, a my pomożemy Ci wybrać rozwiązanie uziemiające, które będzie pasować do Twojego środowiska, potrzeb w zakresie przemieszczania się i przebiegu instalacji.
