W jaki sposób drut miedziany poprawia niezawodność kabli zasilających i sterujących?

Abstrakcyjny

Wybór odpowiedniego przewodnika to jedna z tych decyzji, która wydaje się prosta, dopóki projekt nie zacznie zawodzić w prawdziwym świecie: przegrzanie w ciasnym przewodzie, zerwane żyły na końcówce, niestabilne odczyty w obwodach sterujących lub przestoje spowodowane zmęczeniem wibracjami.Drut miedziany jest często wybierany, aby zapobiec dokładnie tym problemom - poprzez zrównoważenie przewodności, elastyczności i trwałości mechanicznej. W tym artykule omówię najczęstsze problemy kupujących (spadek napięcia, promień zgięcia, jakość zakończenia, ryzyko korozji, standardy kontroli i spójność dostawcy) i pokażę, jak określić odpowiednią konstrukcję, rozmiar i wykończenie żyły dla danego zastosowania. Znajdziesz tu także praktyczne listy kontrolne, tabele porównawcze i przejrzystą sekcję FAQ, dzięki której możesz przejść od „uważamy, że to w porządku” do „wiemy, że to wystarczy”.

Spis treści

• Zarys artykułu
• Problemy klientów, które to rozwiązuje
• Co to jest drut miedziany
• Kiedy Stranded bije Solid
• Jak to określić bez zgadywania
• Tabela porównawcza
• Wskazówki dotyczące zakończenia i instalacji
• Kontrole jakości, o które kupujący powinni prosić
• Typowe zastosowania
• Wybór stałego dostawcy
• Często zadawane pytania
• Wniosek

Zarys artykułu

• OkreślićDrut miedzianyoraz problemów, którym ma zapobiegać
• Przyporządkuj rzeczywiste problemy kupującego do wyboru konduktora
• Wyjaśnij konstrukcję splotu, rozmiar i opcje powierzchni (nieosłonięte lub ocynowane)
• Podaj praktyczną listę kontrolną specyfikacji
• Pokaż tabelę porównawczą, aby kompromisy były oczywiste
• Zakończenie umowy, inspekcja i weryfikacja dostawcy
• Odpowiedz na najczęściej zadawane pytania przez zespoły zakupowe i inżynierów

Problemy klientów, które to rozwiązuje

Większość skarg, jakie słyszę na temat przewodników, tak naprawdę nie dotyczy metalu – dotyczą tego, czego dyrygent nie przeżył. Oto problemyDrut miedzianyjest powszechnie wybierany w celu zmniejszenia:

• Pęknięcia lub pęknięcia na zakończeniach:wielokrotne zginanie, wibracje lub ciasne prowadzenie mogą powodować zmęczenie litych przewodów.
• Gorące punkty i przegrzanie:zbyt małe przewody lub słabe zakończenia wytwarzają ciepło tam, gdzie najmniej tego chcesz.
• Spadek napięcia i niestabilna praca:długie przebiegi kabli lub duże obciążenia prądowe karzą za niedostatecznie określone przewody.
• Awarie spowodowane korozją:wilgoć, słone powietrze i narażenie na substancje chemiczne mogą uszkodzić przewody i połączenia.
• Niespójne partie od dostawców:liczba splotów, tolerancja średnicy i stan powierzchni mogą się różnić, jeśli kontrola procesu jest słaba.
• Powolna instalacja i przeróbka:Kable, które walczą z Tobą podczas trasowania i zakańczania, kosztują czas i pracę.

Co to jest drut miedziany

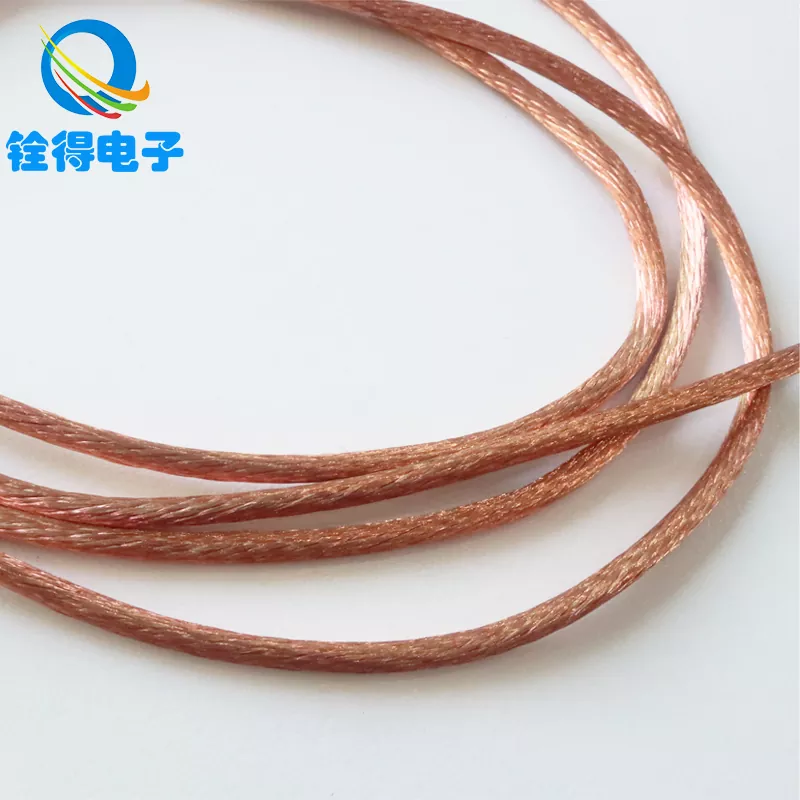

Drut miedzianyto przewodnik wykonany przez skręcenie wielu mniejszych włókien (żyłek) miedzi w jeden przewodnik o określonym przekroju poprzecznym. Zamiast jednego sztywnego kawałka metalu otrzymujesz wiązkę, która rozkłada naprężenia mechaniczne na wiele pasm. Ten projekt ma znaczenie, ponieważ większość rzeczywistych instalacji wiąże się z ruchem — wibracjami wytwarzanymi przez silniki, zginaniem wiązek przewodów, ciasnymi zagięciami wewnątrz paneli sterowania lub wielokrotnym otwieraniem i zamykaniem drzwi szafy.

Część „skręcona” to nie tylko funkcja zwiększająca komfort — to cecha zapewniająca niezawodność. Więcej splotów (i mniejsze średnice poszczególnych splotów) zazwyczaj oznacza lepszą elastyczność, co zwykle oznacza mniejsze zmęczenie w punktach naprężeń. Problem polega na tym, że elastyczność musi być powiązana z właściwymi metodami zakończenia połączenia, w przeciwnym razie możesz utracić korzyści tam, gdzie są one najbardziej potrzebne.

Kiedy Stranded bije Solid

Jeśli instalacja jest całkowicie statyczna, ma duży promień zgięcia i minimalne wibracje, przewody pełne mogą być całkowicie akceptowalne. Ale osierocone przewodniki często wygrywają w każdej z tych sytuacji:

• Wibracja:silniki, sprężarki, pompy, wentylatory, przenośniki i sprzęt mobilny.
• Częsty ruch:pętle do drzwi, ramiona robotyczne, łańcuchy przeciągane, narzędzia ręczne, przenośne generatory.
• Złożone trasowanie:szczelne panele, korytka kablowe z możliwością zmiany kierunku, urządzenia kompaktowe.
• Uprzęże o dużej gęstości:gdzie instalatorzy potrzebują szybkości i przewidywalnej obsługi.
• Cykle konserwacji:w każdym środowisku, w którym kable ulegają zakłóceniom podczas serwisowania.

Ujmę to w praktyczny sposób: jeśli możesz sobie wyobrazić, że kabel jest uderzany, ciągnięty, zginany lub choć trochę wibruje – wybierzDrut miedzianya następnie wykonaj prawidłowo zakończenia.

Jak to określić bez zgadywania

Wiele zamówień kończy się niepowodzeniem, ponieważ określono w nich opcję „skrętka miedziana” bez zdefiniowania części wpływających na wydajność. Oto przejrzysta lista kontrolna, którą możesz przekazać inżynierowi, zaopatrzeniu lub partnerowi zajmującemu się montażem kabli:

• Rozmiar przewodnika:AWG lub mm², wybrane na podstawie obciążenia prądowego, dopuszczalnego spadku napięcia i wzrostu temperatury.
• Konstrukcja splotowa:liczba splotów i średnica poszczególnych splotów (od tego zależy elastyczność).

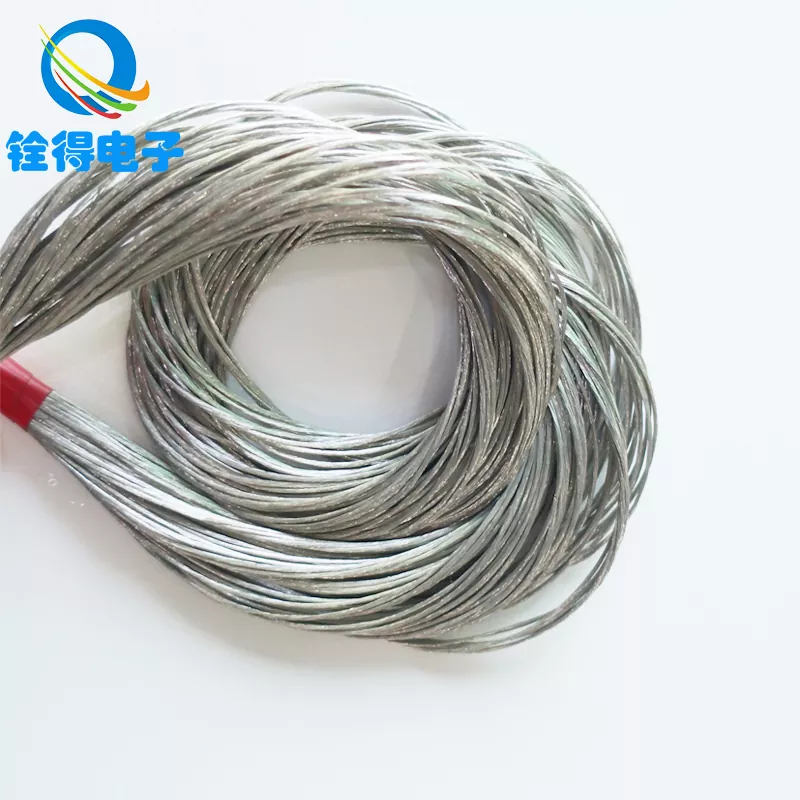

• Wykończenie powierzchni:Miedź goła lub miedź cynowana (często wybierana ze względu na odporność na korozję i możliwość lutowania).
• Stan wyżarzony:bardziej miękka miedź poprawia elastyczność; twardsza miedź jest odporna na odkształcenia, ale mniej się wygina.
• Środowisko operacyjne:wilgotność, sól, chemikalia, zakres temperatur i oczekiwany poziom wibracji.
• Metoda zakończenia:zaciskanie, lutowanie, tulejka, oczko lub zacisk śrubowy - każdy preferuje określony styl splotek.
• Wymagania dotyczące zgodności:jeśli Twoja branża wymaga określonych standardów, określ je w zamówieniu.
• Opakowanie i obsługa:rozmiar szpuli, tolerancja długości cięcia, etykietowanie i identyfikowalność partii.

Jedna ważna rzeczywistość dla kupującego: jeśli nie zdefiniujesz konstrukcji splotki, możesz otrzymać drut, który technicznie odpowiada rozmiarowi, ale zachowuje się zupełnie inaczej podczas instalacji.

Tabela porównawcza

Użyj tej tabeli, aby szybko dostosować wybór przewodu do ryzyka, środowiska i zachowania podczas instalacji:

Wskazówki dotyczące zakończenia i instalacji

Wiele skarg dotyczących jakości przewodu to tak naprawdę ukryte problemy z zakończeniem. Przewody linkowe mają lepsze właściwości niż przewody jednożyłowe, ale tylko wtedy, gdy żyły zostaną zabezpieczone podczas usuwania izolacji i zakańczania.

• Użyj odpowiedniego striptizera:unikaj nacinania pasm – nacięcia pod wpływem wibracji powodują powstawanie pęknięć.
• Zapobiegaj rozsypywaniu się pasm:jeśli wylądujesz w zacisku śrubowym, okucia mogą znacznie poprawić spójność.
• Zaciśnij prawidłowo:dopasuj końcówki do rozmiaru przewodu i rodzaju splotu; jeśli to możliwe, sprawdź wysokość/kształt zagniatania.
• Przestrzegaj promienia zgięcia:ciasne zakręty w pobliżu zakończeń powodują powtarzające się naprężenia; trasa z łagodnymi przejściami.
• Kontroluj ciepło:przegrzanie przyspiesza starzenie się izolacji i zwiększa rezystancję połączeń.
• Etykieta i ślad:szczególnie w przypadku okablowania sterującego — nieprawidłowe przewody mogą wyglądać jak problemy z „szumami” elektrycznymi.

Jeśli budujesz uprzęże, zastanów się, gdzie odbywa się ruch i odpowiednio dobierz konstrukcję splotów. PunktDrut miedzianyjest przetrwać mechaniczną rzeczywistość, a nie teoretyczne rysunki.

Kontrole jakości, o które kupujący powinni prosić

Jeśli kiedykolwiek otrzymałeś partię, która „wygląda dobrze”, ale zachowuje się inaczej podczas montażu, już wiesz, dlaczego ważna jest konsystencja. Oto praktyczne kontrole, o które można poprosić i które można zweryfikować:

• Średnica przewodu i tolerancja:potwierdza, że ​​przewodnik spełnia wymagania dotyczące wielkości zacisków i systemów izolacyjnych.
• Liczba splotów i średnica splotów:chroni Twoją elastyczność i założenia dotyczące wydajności zakończenia.
• Stan powierzchni:czysta, jednolita powierzchnia zmniejsza rezystancję styków i poprawia niezawodność lutowania.
• Próbkowanie ciągłości i rezystancji:wcześnie wychwytuje dryf procesu.
• Identyfikowalność partii:zapewnia odpowiedzialność, jeśli problem pojawi się kilka miesięcy później.

Dla wielu kupujących celem nie jest nadmierne testowanie – lecz zapobieganie przeróbkom. Mała weryfikacja włączonaDrut miedzianymoże zaoszczędzić dni na późniejszym rozwiązywaniu problemów.

Typowe zastosowania

Zakres zastosowań jest szeroki, ale logika wyboru jest zwykle taka sama: dopasować do aktualnych potrzeb i naprężeń mechanicznych. Typowe przypadki użycia obejmują:

• Dystrybucja mocy:rozdzielnice, panele, łącza szynowe (z odpowiednimi końcówkami), falowniki, systemy UPS.
• Silniki i transformatory:uzwojenia i przewody, w których drgania i ciepło są rzeczywistymi czynnikami.
• Okablowanie sterujące i sygnałowe:szafy automatyki, okablowanie PLC, czujniki (szczególnie w przypadku ciasnych tras).
• Wiązki przewodów i zespoły kabli:sprzęt AGD, sprzęt medyczny, oświetlenie i elektronikę użytkową.
• Środowisko zewnętrzne lub wilgotne:sprzęt, który korzysta z cynowanych przewodów i stabilnych zakończeń.

Wybór stałego dostawcy

Oprócz specyfikacji największym ukrytym ryzykiem jest niespójność dostawców: drut, który odpowiada rozmiarowi na papierze, ale różni się splotem, powierzchnią lub wyżarzaniem w zależności od partii, może po cichu sabotować wydajność montażu. Jeśli kwalifikujesz się jako dostawcaDrut miedziany, poproś o dowody stabilnych kontroli produkcji, jasne zapisy partii i powtarzalne procedury kontroli.

Dongguan Quande Electronics Co., Ltd. dostarcza przewody miedziane zaprojektowane z myślą o praktycznych potrzebach produkcyjnych — stabilne konstrukcje skrętek, kontrolowane wykończenia i dokumentacja, która pomaga kupującym ograniczyć liczbę przeróbek i przyspieszyć uzyskiwanie zatwierdzeń. Kiedy zaopatrujesz się w produkcję długoterminową, ten rodzaj spójności ma równie duże znaczenie jak cena.

• Poproś o zatwierdzenie próbki:potwierdź zachowanie usuwania/zakończenia we własnym procesie.
• Zablokuj konstrukcję:zdefiniuj liczbę/średnicę splotów, aby wymiana nie zmieniała wydajności.
• Potwierdź opakowanie:prawidłowe nawijanie zmniejsza załamania i uszkodzenia instalacji.
• Zgadzamy się co do identyfikowalności:upewnij się, że identyfikatory partii są znaczące i zachowane.

Często zadawane pytania

Q:JestDrut miedzianyzawsze lepsze niż lita miedź?
A:Nie zawsze. Jeśli okablowanie jest w pełni statyczne i chcesz uzyskać maksymalną sztywność dla niektórych instalacji, solidne może się dobrze sprawdzić. Linkę wybiera się zwykle, gdy liczy się elastyczność, odporność na wibracje lub łatwiejsze prowadzenie.

Q:Czy większa liczba pasm automatycznie oznacza wyższą jakość?
A:Zwykle oznacza to większą elastyczność, która może poprawić trwałość zmęczeniową w zastosowaniach ruchomych lub wibracyjnych. Należy go jednak połączyć z właściwymi metodami zakończeń (często tulejkami lub odpowiednimi końcówkami zaciskającymi), aby uniknąć rozwarstwiania się żyły i niespójnego kontaktu.

Q:Kiedy powinienem wybrać miedź cynowaną zamiast czystej miedzi?
A:Wybierz miedź cynowaną, gdy ryzyko korozji jest wyższe (wilgotność, powietrze morskie, narażenie na działanie środków chemicznych) lub gdy ważna jest stabilność lutowania. W kontrolowanych środowiskach wewnętrznych, gdzie priorytetem jest koszt i maksymalna przewodność, często preferowana jest goła miedź.

Q:Co powoduje przegrzanie, jeśli rozmiar drutu wydaje się prawidłowy?
A:Najczęstszymi winowajcami są problemy z zakończeniami (luźne śruby, słabe zaciskanie, uszkodzenie żyły) i problemy z prowadzeniem (wiązki kabli zatrzymujące ciepło). Rozmiar przewodu jest pomocny, ale połączenia i praktyki instalacyjne często determinują wzrost temperatury w świecie rzeczywistym.

Q:Co powinienem umieścić w zamówieniu, aby uniknąć otrzymania „złej” skrętki?
A:Określ rozmiar przewodu (AWG lub mm²), konstrukcję żyły (liczba żył i średnica żyły), wykończenie powierzchni (niegoła lub ocynowana) oraz wszelkie ograniczenia środowiskowe lub zakończenia. Jeśli napiszesz tylko „skrętka miedziana”, ryzykujesz zmianę, która zmienia zachowanie montażu.

Wniosek

Niezawodne systemy elektryczne nie zawodzą w arkuszach kalkulacyjnych – zawodzą w punktach naprężenia: ciasnych zakrętach, wibrujących panelach, wilgotnych obudowach i pospiesznych zakończeniach.Drut miedzianyjest popularny, ponieważ jest przeznaczony do tych punktów naprężeń, łącząc silną przewodność z odpornością mechaniczną. Jeśli zdefiniujesz konstrukcję splotki, wybierzesz odpowiednie wykończenie powierzchni dla środowiska i odpowiednio ją zakończysz, radykalnie zredukujesz liczbę przeróbek i przestojów.

Jeśli oceniasz opcje lub potrzebujesz pomocy w dopasowaniu konstrukcji linkowej do swojego zastosowania, skontaktuj się z namiDongguan Quande Electronics Co., Ltd.i udostępnij dane dotyczące prądu, napięcia, ograniczeń routingu i szczegółów środowiska — już wtedyskontaktuj się z namiaby poprosić o próbki lub spersonalizowaną rekomendację dotyczącą Twojego następnego projektu.
