Dlaczego warto wybrać przewody w oplocie miedzianym do elastycznych połączeń o niskiej rezystancji?

Abstrakcyjny

Przewody w oplocie miedzianymto „cichy bohaterowie” systemów uziemiających, dystrybucji energii, sprzętu spawalniczego, rozdzielnic, akumulatorów i maszyn narażonych na wibracje. Kupujący zwykle nie zmagają się z samą ideą „plecionki” – zmagają się z konsekwencjami: niestabilnym uziemieniem, przegrzanymi zworami, pękniętymi występami, nieoczekiwanymi przestojami i niespójną jakością w poszczególnych partiach. W tym przewodniku opisano, jak działają druty w oplocie miedzianym, gdzie są one lepsze od przewodników litych, jak wybrać odpowiedni oplot i jak uniknąć najczęstszych błędów w zaopatrzeniu. Po drodze znajdziesz listy kontrolne wyboru, praktyczną tabelę porównawczą i sekcję dotyczącą rozwiązywania problemów, dzięki czemu możesz dopasować swoje zastosowanie do odpowiedniej konstrukcji.

Spis treści

• Zarys
• Co to są przewody w oplocie miedzianym i gdzie się je stosuje?
• Jakie problemy rozwiązują druty w oplocie miedzianym?
• Jak określić odpowiedni warkocz?
• Porównanie opcji plecionek w praktycznej tabeli
• Jak instalować i konserwować połączenia plecione?
• Rozwiązywanie problemów: dlaczego warkocz się przegrzewa lub zawodzi?
• Jakie kontrole jakości faktycznie mają znaczenie dla kupujących?
• Często zadawane pytania
• Zamykające myśli

Zarys

• Zdefiniuj przewody w oplocie miedzianym i typowe przypadki użycia „zworki/paska uziemiającego”.
• Połącz mierzalne problemy kupującego z mierzalnymi wymaganiami technicznymi
• Wyjaśnij kluczowe elementy specyfikacji: przekrój poprzeczny, liczba żył, poszycie, izolacja, zakończenia
• Dostarcz tabelę decyzyjną i listę kontrolną kupującego
• Omów praktyki instalacyjne zapobiegające powstawaniu gorących punktów i wczesnych awarii
• Udostępnij mapę rozwiązywania problemów związanych z przegrzaniem, korozją, strzępieniem i pękaniem
• Pokaż, czego wymagać od dostawcy, aby zapewnić stałą jakość i identyfikowalność

Co to są przewody w oplocie miedzianym i gdzie się je stosuje?

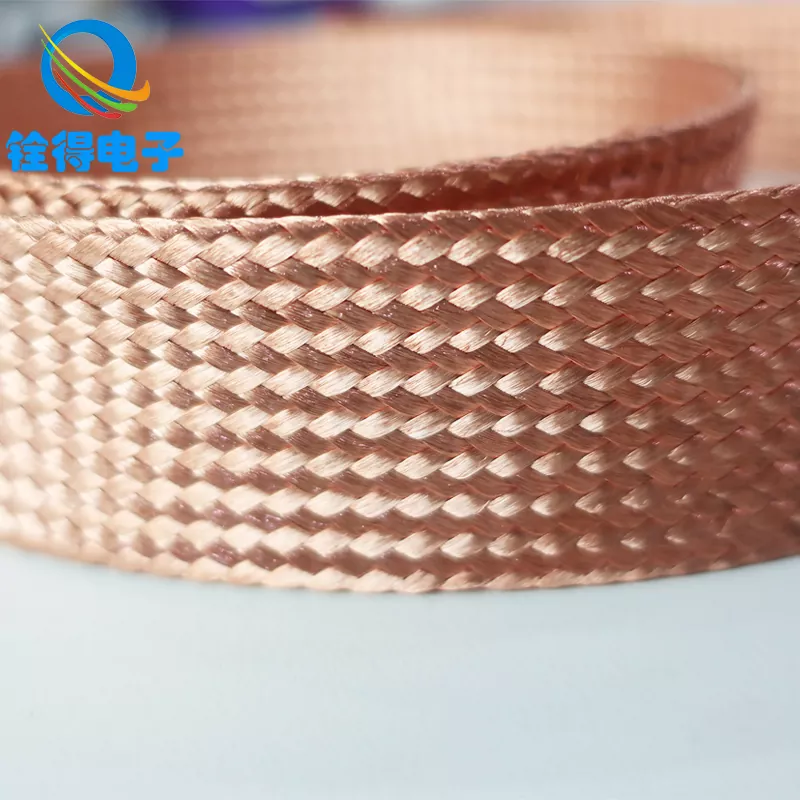

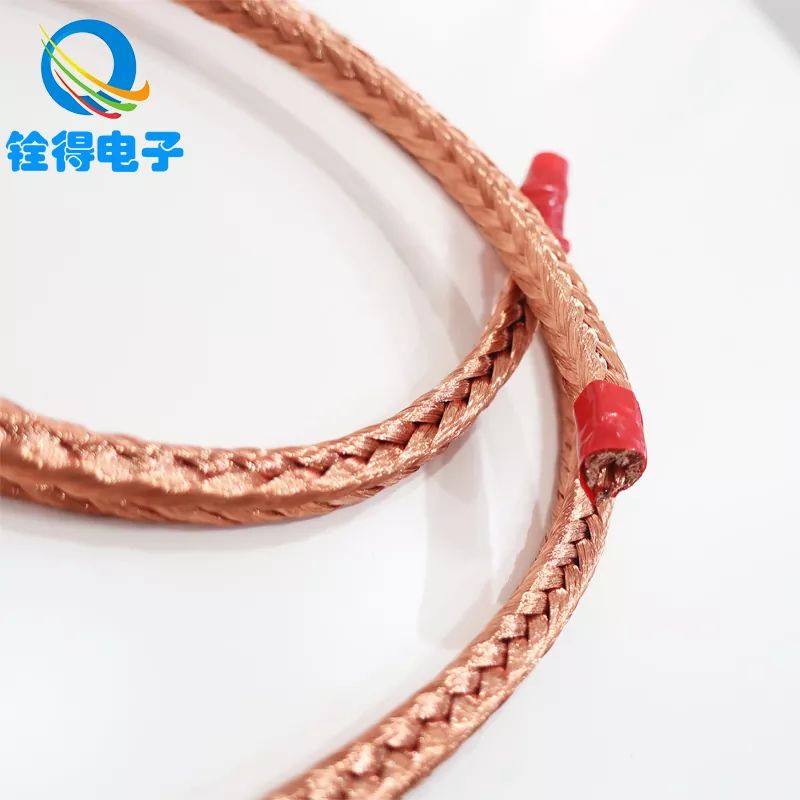

Druty miedziane w oplocie to elastyczne przewodniki utworzone przez splatanie wielu cienkich pasm miedzi w płaski lub rurowy oplot. Zamiast wymuszać prąd przez jeden sztywny rdzeń, oplot rozprowadza prąd na wielu pasmach i na większej powierzchni. Dzięki tej strukturze druty plecione są tak popularne w miejscach, gdzie ruch, wibracje i wielokrotne zginanie mogą powodować zmęczenie stałego przewodnika.

Typowe zastosowania obejmują:

• Paski uziemiające i łączącedo szaf, paneli, szyn zbiorczych i obudów
• Elastyczne bluzyw rozdzielnicach, transformatorach i systemach UPS
• Połączenia akumulatora i falownikagdzie częste są wibracje i cykle termiczne
• Sprzęt spawalniczyi wysokoprądowe połączenia tymczasowe
• Maszyny kolejowe, samochodowe i przemysłowewymagające uziemienia odpornego na wibracje
• Kontrola EMIw ścieżkach ekranujących/uziemiających, gdzie liczy się niska impedancja

W wielu rzeczywistych konstrukcjach sam oplot nie jest jedynym elementem — wybór zakończeń (ucha, tulejki, końcówki spawane), poszycie i izolacja decydują o tym, czy połączenie pozostanie stabilne po miesiącach lub latach pracy.

Jakie problemy rozwiązują druty w oplocie miedzianym?

Większość kupujących szuka drutów w oplocie miedzianym już po ich spaleniu – czasem dosłownie. Oto bolesne punkty, które plecionka ma za zadanie naprawić, i na co należy zwrócić uwagę, aby nie odtworzyć tej samej awarii z innym numerem części.

• Pęknięte przewody na skutek wibracji
  Drut lity i wiele konstrukcji kabli może twardnieć i pękać w pobliżu zakończeń, gdy sprzęt wibruje. Plecione przewodniki rozkładają naprężenia na wiele żył, redukując skupione punkty zmęczenia.
• Gorące punkty w stawach
  Przegrzanie rzadko wynika z tego, że oplot „nie jest wystarczająco miedziany”. Zwykle wynika to z dużej rezystancji styków: złego zagniatania, nierównego ściskania, utleniania lub niedopasowanego rozmiaru końcówek. Dobrze wykonany oplot i odpowiednio zaprojektowane zakończenie obniżają rezystancję i pozwalają kontrolować wzrost temperatury.
• Zawodne uziemienie i uciążliwe usterki
  Ścieżki uziemiające wymagają stałej niskiej impedancji. Często wybiera się paski plecione, ponieważ ich elastyczność pozwala zachować integralność styku podczas przesuwania się drzwi, zawiasów, silników lub zespołów ruchomych.
• Korozja w środowisku wilgotnym lub przybrzeżnym
  Goła miedź może się utleniać; w trudnych warunkach wielu kupujących wolidruty w oplocie miedzianym ocynowanymdla lepszej odporności na korozję i bardziej stabilnej, długoterminowej przewodności na powierzchni.
• Montażowe bóle głowy
  Warkocze można łatwo poprowadzić w ciasnych przestrzeniach i wokół narożników. Jeśli jednak liczba pasm lub gęstość splotu jest niewłaściwa, instalatorzy mogą zauważyć postrzępienie, niechlujne nacięcia lub nierówne ściskanie pod występami.

Jeśli chcesz nam zabrać jedną „prawdę kupującego”: elastyczność plecionki jest zaletą, ale efektem jest zakończenie. Określ oba.

Jak określić odpowiedni warkocz?

Kiedy ludzie mówią „Potrzebuję drutów w oplocie miedzianym”, często mają na myśli bardzo różne rzeczy: lekki pasek łączący, zworkę wysokoprądową lub dren ekranowy. Aby uniknąć błędnych ofert i niedopasowanych przesyłek, określ oplot, korzystając ze szczegółów aplikacji.

1) Wymagania elektryczne: prąd, cykl pracy i dopuszczalny wzrost temperatury

• Zdefiniuj prąd ciągły i przerywany (i prąd szczytowy, jeśli ma to zastosowanie).
• Weź pod uwagę temperaturę otoczenia, wentylację obudowy i pobliskie źródła ciepła.
• Sprawdź, czy pasek służy do uziemienia/połączenia (często jest to krótsze i niższe napięcie), czy też do prądu obciążenia (często dotyczy to wyższej gęstości prądu).

2) Pole przekroju poprzecznego i konstrukcja oplotu

• Przekrój równoważny(często podawany w mm²) to praktyczny sposób na określenie rozmiaru warkocza.
• Średnica splotu i liczba splotówwpływają na elastyczność i trwałość. Więcej, delikatniejsze pasma ogólnie zwiększają elastyczność.
• Szerokość i grubość oplotuwpływają na dopasowanie pod zaciskami i wiązaniami trasowania.

3) Poszycie i wykończenie powierzchni

• Goła miedź: doskonała przewodność, najlepsza w kontrolowanych środowiskach.
• Cynowana miedź: lepsza odporność na korozję, łatwiejsze lutowanie, powszechnie wybierane w środowiskach przemysłowych i morskich.

4) Izolacja i ochrona

• Niektóre warkocze są dostarczane gołe; inni używają koszulek z PVC, silikonu, PET lub termokurczliwych w celu ochrony przed ścieraniem.
• Jeśli oplot przebiega w pobliżu ostrych krawędzi lub ruchomych części, należy zastosować koszulkę ochronną lub konstrukcję z płaszczem.

5) Zakończenia: szczegół decydujący o niezawodności

• Zaciskane końcówki(pierścień/pik): powszechne, szybkie i niezawodne, jeśli mają odpowiedni rozmiar i są skompresowane.
• Końcówki prasowane lub spawane: zmniejsza rozstaw pasm i może poprawić spójność w przypadku zespołów o dużej objętości.
• Rozmiar otworu, szerokość wypustu i klasa śruby: małe niedopasowanie powoduje luźne połączenia i nagrzewanie.
• Tolerancja długości: ma większe znaczenie, niż ludzie się spodziewają w ciasnych obudowach.

Jeden praktyczny krok w zakresie pozyskiwania: udostępnij prosty rysunek z długością, szerokością/grubością oplotu, typem zakończenia, średnicą otworu i poszyciem. Nawet podstawowy szkic może zapobiec tygodniowi ciągłego powtarzania.

Porównanie opcji plecionek w praktycznej tabeli

Jak instalować i konserwować połączenia plecione?

Nawet najwyższej jakości przewody w oplocie miedzianym mogą zawieść, jeśli zostaną zainstalowane po namyśle. Większość problemów terenowych ma swój początek w jakości złącza. Oto czyste, powtarzalne podejście, które utrzymuje niski opór i zapobiega „tajemniczemu nagrzewaniu”.

• Przygotuj powierzchnie kontaktowe
  Usuń farbę, utlenienie i zanieczyszczenia w miejscu łączenia. Jeśli wymaga tego Twój standard, użyj odpowiedniej pasty antyutleniającej.
• Użyj prawidłowego momentu obrotowego sprzętu
  Zbyt niski moment obrotowy powoduje mikro łuki i ciepło; nadmierny moment obrotowy może zdeformować występy i zmniejszyć efektywną powierzchnię styku. Postępuj zgodnie ze specyfikacją sprzętu i, jeśli to konieczne, użyj podkładek.
• Kontroluj promień zgięcia i odciążenie
  Nie zmuszaj do ciasnego zagięcia bezpośrednio przy występie. Nadaj warkoczowi delikatną krzywiznę, tak aby zginanie odbywało się wzdłuż długości, a nie na krawędzi zakończenia.
• Chronić przed ścieraniem
  Jeśli oplot ociera się o metalowe krawędzie, dodaj koszulkę lub przelotkę. Postrzępione pasma nie tylko powodują bałagan – mogą stać się punktem wyjścia do niepowodzenia.
• Okresowa kontrola w trudnych warunkach
  Poszukaj przebarwień (ciepło), zielonych/białych pozostałości (korozja), poluzowanych śrub i uszkodzeń splotów na krawędziach cięcia.

W przypadku urządzeń charakteryzujących się wysokimi wibracjami obowiązuje prosta zasada: należy sprawdzić pierwszą zainstalowaną partię po krótkim okresie docierania. Jeśli stawy pozostają chłodne i stabilne, osadzanie się kamienia staje się znacznie bezpieczniejsze.

Rozwiązywanie problemów: dlaczego warkocz się przegrzewa lub zawodzi?

Jeśli oplot miedziany się przegrzewa, potraktuj to jak problem z systemem – bo zwykle tak jest. Skorzystaj z tej szybkiej mapy, aby znaleźć pierwotną przyczynę, zamiast wymieniać części na ślepo.

• Objaw: oplot jest gorący w pobliżu ucha
  Prawdopodobne przyczyny: słabe zaciskanie, niewłaściwy rozmiar oczek, niewystarczająca kompresja, utlenienie na złączu, luźna śruba, niedopasowane pokrycie galwaniczne, zanieczyszczona powierzchnia styku.
• Objaw: gorący punkt na środku warkocza
  Prawdopodobne przyczyny: zbyt mały rozmiar oplotu w stosunku do prądu, nieoczekiwany cykl pracy, ułożenie w pobliżu źródła ciepła, wewnętrzne uszkodzenie pasma w wyniku wielokrotnego zginania.
• Objaw: strzępienie i łamanie pasm
  Prawdopodobne przyczyny: ostre ścieranie krawędzi, nadmierny ruch bez odciążenia, niewłaściwa metoda cięcia, brak oplotu na ścieżce tarcia.
• Objaw: korozja lub odbarwienie
  Prawdopodobne przyczyny: narażenie chemiczne, wilgoć, interakcja galwaniczna z różnymi metalami, brak cynowania tam, gdzie jest to potrzebne.
• Objaw: przerywane uziemienie lub hałas
  Prawdopodobne przyczyny: luźny montaż, pomalowane powierzchnie pod spoiną, niewystarczający docisk, zanieczyszczone miejsce łączenia.

Jeśli możesz to zmierzyć, wykonaj: test wzrostu temperatury pod obciążeniem i kontrolę miliomów na złączach często ujawniają problemy szybciej niż sama kontrola wzrokowa.

Jakie kontrole jakości faktycznie mają znaczenie dla kupujących?

Kiedy pozyskujesz druty w oplocie miedzianym na dużą skalę, „dobrze wygląda” nie jest planem jakości. Chcesz spójności, identyfikowalności i dowodu, że oplot i zakończenie będą zachowywać się tak samo w różnych partiach.

Oto, czego zazwyczaj żądają sprytni nabywcy:

• Weryfikacja materiału: gatunek miedzi i rodzaj powłoki (goła/cynowana) są wyraźnie określone
• Spójność wymiarowa: szerokość, grubość, tolerancje długości i geometria zakończenia
• Kontrola procesu terminacji: standardy narzędzi do zaciskania lub dokumentacja metod spawania/tłoczenia
• Kontrole wydajności elektrycznej: cele w zakresie odporności, plany badań na próbkach
• Integralność mechaniczna: próby rozciągania końcówek/łączników końcowych, jeśli ma to zastosowanie
• Dyscyplina pakowania: zapobieganie zgnieceniu, zanieczyszczeniu i deformacji pasma podczas transportu

Kupującym, którzy chcą stabilnego, długoterminowego partnera w zakresie dostaw, warto również współpracować z producentem, który może dostosować geometrię oplotu i końcówki do ograniczeń linii montażowej. To jest gdzieDongguan Quande Electronics Co., Ltd. jest często pozycjonowany: zapewnia opcje drutu w oplocie miedzianym, które można dostosować do pasków uziemiających, elastycznych zworek i projektów połączeń dostosowanych do konkretnego zastosowania, dzięki czemu nie musisz „dopasowywać” po przybyciu przesyłki.

Często zadawane pytania

Jaka jest różnica między drutami w oplocie miedzianym a standardowym elastycznym kablem?

Elastyczny kabel łączy żyły wewnątrz izolacji i doskonale nadaje się do wielu zastosowań energetycznych, ale nadal może koncentrować naprężenia w pobliżu zakończeń i może być bardziej masywny w ciasnych ścieżkach trasowania. Druty w oplocie miedzianym są tkane, bardziej płaskie i zwykle używane, gdy wymagana jest duża elastyczność, niskoprofilowe prowadzenie i stabilna wydajność łączenia/zworek w zespołach podatnych na wibracje.

Czy powinienem wybrać gołe czy ocynowane przewody miedziane w oplocie?

Jeśli środowisko jest suche i kontrolowane, goła miedź może być idealna. Jeśli oczekujesz wilgoci, kondensacji lub długiej żywotności przy minimalnej konserwacji, powszechnie preferowana jest miedź cynowana, ponieważ spowalnia ona korozję i pomaga utrzymać większą stabilność powierzchni połączeń w miarę upływu czasu.

Jak dobrać rozmiar warkocza do prądu?

Zacznij od wymaganego prądu ciągłego, prądu szczytowego (jeśli występuje), cyklu pracy i akceptowalnego wzrostu temperatury. Następnie dopasuj odpowiedni równoważny obszar przekroju poprzecznego i potwierdź, że Twoja metoda zakończenia nie spowoduje wprowadzenia wysokiego oporu. Jeśli nie masz pewności, wykonaj prototyp i zmierz wzrost temperatury w warunkach rzeczywistego obciążenia.

Dlaczego mój warkocz nagrzewa się, mimo że wygląda na wystarczająco gruby?

W wielu przypadkach problemem nie jest warkocz, lecz staw. Słabe zaciśnięcie, utlenienie pod występem, luźne śruby lub pomalowane powierzchnie montażowe mogą zwiększyć opór stykowy, który zamienia się w ciepło. Prawidłowe przygotowanie powierzchni i kontrolowane procesy zakończenia zwykle rozwiązują ten problem.

Czy przewody w oplocie miedzianym mogą pomóc w walce z zakłóceniami elektromagnetycznymi lub zakłóceniami elektrycznymi?

Mogą, szczególnie w ramach dobrze zaprojektowanej strategii uziemiania i łączenia. Geometria oplotu może zapewniać ścieżki o niskiej impedancji, które pomagają ustabilizować uziemienie, ale kontrola zakłóceń elektromagnetycznych odbywa się na poziomie systemu — liczy się routing, łączenie obudów i integralność połączenia.

Jakie informacje powinienem przesłać dostawcy, aby otrzymać dokładną wycenę?

Podaj wymaganą długość, szerokość/grubość oplotu (lub równoważny przekrój poprzeczny), goły lub ocynowany, potrzeby w zakresie izolacji/tulei, typ zakończenia (ucho/spawane/prasowane), średnicę otworu, ilość i uwagi dotyczące zastosowania (wibracje, temperatura, środowisko). Prosty rysunek to często najszybszy sposób na uniknięcie nieporozumień.

Zamykające myśli

Przewody w oplocie miedzianym stanowią praktyczne ulepszenie, gdy priorytetem jest niezawodność w ruchu: mniej pękniętych przewodów, bardziej stabilne uziemienie i połączenia, które nie „w tajemniczy sposób” poluzują się z biegiem czasu. Sztuka polega na tym, aby przestać traktować oplot jak towar i zacząć traktować go jak element konstrukcyjny: dobrać jego rozmiar do zadania, określić pokrycie poszycia dostosowane do środowiska i kontrolować szczegóły zakończenia, które określają rezystancję i ciepło.

Jeśli chcesz usprawnić specyfikację, dostosowanie i powtarzalną jakość drutów w oplocie miedzianym — zwłaszcza w przypadku pasków uziemiających i elastycznych zespołów zworek — współpracuj z producentem, który może dopasować konstrukcję oplotu do rzeczywistych ograniczeń instalacyjnych.Dongguan Quande Electronics Co., Ltd.może wspierać wybór oplotu w oparciu o aplikację i dostosowane końcówki, aby pomóc zmniejszyć awaryjność, uprościć montaż i sprawić, że systemy będą działać chłodniej i bardziej stabilnie —skontaktuj się z namiaby omówić Twoje wymagania.
