W jaki sposób oplot miedziany może poprawić uziemienie i kontrolę zakłóceń elektromagnetycznych?

Abstrakcyjny

Miedziany warkoczto jedna z tych „małych części”, które po cichu decydują, czy system sprawia wrażenie solidnego, czy też staje się tajemniczym pudełkiem pełnym hałasu, ciepła i sporadycznych usterek. Jeśli kiedykolwiek miałeś do czynienia z nagrzewającym się paskiem uziemiającym, obudową buczącą od zakłóceń lub elastycznym złączem, które pękało w najgorszym możliwym momencie, ten przewodnik jest dla Ciebie. Omówimy, co właściwie robi Copper Braid, dlaczego zawodzi w rzeczywistych instalacjach oraz jak go wybrać, zakończyć i konserwować, aby Twój uziemienie i ekranowanie pozostają stabilne przez długi czas.

Spis treści

• Zarys
• Miedziany oplot rozwiązuje rzeczywiste problemy bólowe
• Czym jest oplot miedziany (a czym nie jest)
• Jak wybrać oplot miedziany bez zgadywania
• Tabela szybkiego wyboru
• Zakończenie i instalacja, która nie zawiedzie
• Praktyczne kontrole i weryfikacja
• Typowe błędy i łatwe poprawki
• Typowe przypadki użycia i dopasowywanie odpowiedniego oplotu
• Często zadawane pytania
• Następny krok

Zarys

1. Zidentyfikuj problem: ciepło, zmęczenie wibracjami, hałas, korozję lub ograniczenia przestrzenne
2. Potwierdź typ zadania: pasek uziemiający, łączenie, tuleja ekranująca lub złącze elastyczne
3. Wybierz rodzaj warkocza: splot płaski lub rurkowy, goły lub ocynowany, cienki lub gruby
4. Dopasuj go do celu: pola przekroju poprzecznego, długości i dopuszczalnego wzrostu temperatury
5. Zakończ prawidłowo: zaciśnij, spaw/lutuj lub lutuj (tylko w stosownych przypadkach)
6. Sprawdź w terenie: rezystancję, temperaturę i „test drgań” pod obciążeniem

Miedziany oplot rozwiązuje rzeczywiste problemy bólowe

Ludzie rzadko „chcą” miedzianego oplotu. Chcą, żeby problem przestał się pojawiać. Oto najważniejsze problemy, których zadaniem jest plecionka miedziana:

• Przerywane uziemieniespowodowane wibracjami, ruchem drzwi lub rozszerzalnością cieplną
• Problemy z zakłóceniami elektromagnetycznymijak niestabilne sygnały, hałaśliwe czujniki lub problemy związane z przestrzeganiem przepisów
• Gorące miejscaw elastycznych zworkach, gdzie solidny kabel nie jest w stanie wytrzymać powtarzającego się ruchu
• Korozjaw odsłoniętych punktach łączenia, zwłaszcza w środowisku wilgotnym lub słonym
• Granice przestrzenitam, gdzie okrągły kabel jest zbyt sztywny lub zbyt nieporęczny, aby można go było bezpiecznie poprowadzić

Kluczową zaletą jest elastyczność. Oplot miedziany rozkłada naprężenia zginające na wiele cienkich żył, dzięki czemu lepiej toleruje ruch niż sztywny przewodnik. Może również zapewnić szeroką powierzchnię styku do zastosowań związanych z klejeniem i ekranowaniem – jeśli jest prawidłowo zainstalowany.

Czym jest oplot miedziany (a czym nie jest)

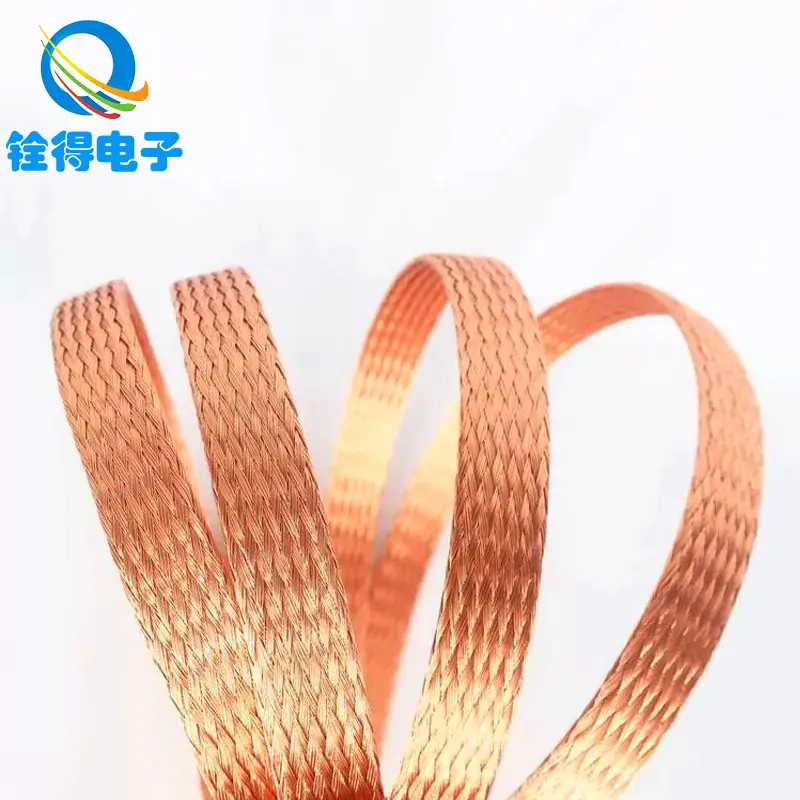

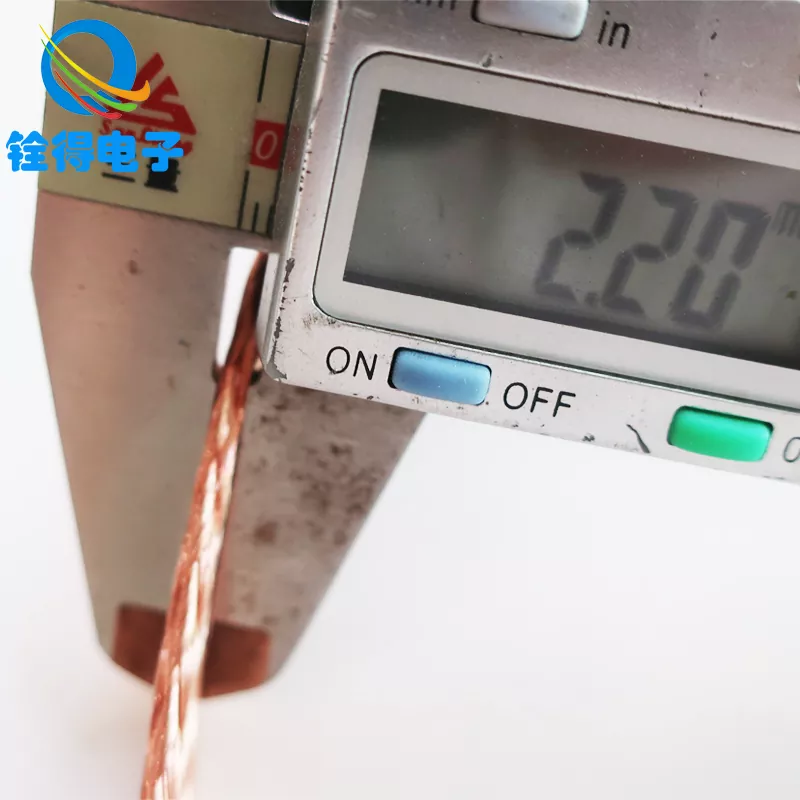

Oplot miedziany to tkany przewodnik wykonany z wielu pasm miedzi. Może być produkowany jakopłaski warkocz(wspólne dla pasków uziemiających) luboplot rurowy(często używany jako tuleja ekranująca nad kablami).

W czym jest świetny:

• Elastyczne wiązaniepomiędzy ruchomymi częściami (drzwi, pokrywy, ramy silników, zdejmowane panele)
• Ścieżki o niskiej impedancjiprzy wyższych częstotliwościach, gdy geometria i zakończenia są zoptymalizowane
• Trwałość mechanicznaw porównaniu z pojedynczym pełnym przewodnikiem przy wielokrotnym zginaniu

Czym nie jest:

• Magiczna poprawka dla słabych układów uziemienia (długie pętle i niechlujne wiązania nadal powodują problemy)
• Zamiennik prawidłowego doboru przewodu (zbyt mały będzie nadal się nagrzewał)
• Odporność na złe zakończenia (większość „awarii oplotu” to awarie terminacji)

W praktyce zaopatrzenia często to zobaczyszgoła miedźIcynowana miedź. Miedź cynowana jest popularna, gdy jest odporna na utlenianie i łatwiejsza lutowalność to priorytety. Goła miedź może być dobrym wyborem do kontrolowanych, suchych wnętrz, gdzie liczy się maksymalna przewodność i efektywność kosztowa.

Wielu inżynierów i kupców współpracuje z producentami takimi jakDongguan Quande Electronics Co., Ltd. gdy potrzebują dostosowanych do indywidualnych potrzeb opcji miedzianego oplotu taśmy uziemiające, tulejki ekranujące lub niestandardowe elastyczne złącza dla różnych warunków instalacji.

Jak wybrać oplot miedziany bez zgadywania

Wybór plecionki miedzianej jest najłatwiejszy, gdy przestaniesz myśleć w kategoriach „warkocz = warkocz” i zamiast tego podejmiesz decyzję w oparciu o pracę, którą musi przetrwać. Skorzystaj z tej listy kontrolnej:

• 1) Wzrost prądu i temperatury:Jeśli warkocz przewodzi prąd (nie tylko łączy), dobierz go tak, aby się nie nagrzewał. Ogrzewanie zwykle pojawia się najpierw na zakończeniach, a następnie wzdłuż oplotu. W razie wątpliwości wybierz większy przekrój lub kilka równoległych warkoczy.
• 2) Elastyczny wzór życia i ruchu:Pasek, który zgina się 10 razy dziennie, różni się od paska, który wibruje w sposób ciągły. W przypadku częstego napinania preferuj cieńsze pasma i odpowiedni luz. Unikaj ostrych zakrętów i „punktów zawiasów”.
• 3) Środowisko:Wilgoć, mgła solna, opary środków chemicznych i ekspozycja na zewnątrz popychają Cię w stronę cynowanej miedzi i chronionych powierzchni wiążących. Jeśli w grę wchodzą różne metale (na przykład oplot miedziany połączony z aluminium), zaplanuj kontrolę korozji za pomocą odpowiedniego sprzętu i przygotowania powierzchni.
• 4) Geometria i długość:Krótszy jest zwykle lepszy pod względem wydajności. Warkocz powinien być tak krótki, jak to możliwe, jednocześnie umożliwiając ruch. Szerokie, płaskie oploty mogą poprawić obszar łączenia i zmniejszyć efekty indukcyjne w porównaniu z długim, cienkim przewodem.
• 5) Sposób zakończenia:Zdecyduj wcześnie: zagniatanie, spawanie/lutowanie lub lutowanie. To określa, jaka konstrukcja oplotu i poszycie ma sens. (I tak, zakończenie kariery ma większe znaczenie, niż większość ludzi chce przyznać.)

Tabela szybkiego wyboru

Zakończenie i instalacja, która nie zawiedzie

Jeśli Copper Braid „w tajemniczy sposób” zawiedzie, dzieje się tak zazwyczaj dlatego, że rozwiązanie umowy potraktowano po namyśle. Oto jak zapewnić trwałość połączenia:

• Przygotowanie powierzchni:Czyste, jasne, metalowe powierzchnie kontaktowe nie wymagają „mocniejszego dokręcania”. Usuń farbę/tlenek tam, gdzie wymagane jest wiązanie, a następnie zabezpiecz złącze, jeśli to konieczne.
• Zaciskanie wykonane prawidłowo:Użyj odpowiedniego profilu końcówki i matrycy dla grubości i szerokości oplotu. Złe zaciśnięcie powoduje wysoki opór i ciepło. Dobre zaciśnięcie staje się stabilne mechanicznie i elektrycznie spójne.
• Opcje spawania/lutowania:W wymagających zastosowaniach (wysoki prąd lub silne wibracje) końcówki spawane lub lutowane mogą przewyższać lutowanie, minimalizując pełzanie i zmęczenie cieplne. Zależy to od procesu montażu i materiałów.
• Lutowanie z zachowaniem ostrożności:Lut może pochłonąć oplot i zamienić elastyczny pasek w sztywny „podstawkę naprężającą”, która zatrzaskuje się na krawędzi strefy lutowania. Jeżeli wymagane jest lutowanie, należy kontrolować odprowadzanie wilgoci i zapewnić odciążenie.
• Odciążenie naprężeń i trasowanie:Nadaj warkoczowi delikatny łuk. Unikaj ostrych fałd. Zapobiegaj ocieraniu się warkocza o krawędzie. Jeśli warkocz się porusza, powinien poruszać się płynnie – nie drapać, nie załamywać się ani nie uderzać.

Prosta zasada: oplot powinien być elementem elastycznym, a nie zakończeniem. Jeśli staw stanie się zawiasem, pojawią się pęknięcia zmęczeniowe i wzrost oporu.

Praktyczne kontrole i weryfikacja

Nie potrzebujesz laboratorium, aby potwierdzić, czy Copper Braid spełnia swoje zadanie. Te praktyczne kontrole pozwalają wcześnie wykryć większość problemów:

• Kontrola rezystancji (wartość bazowa):Po montażu zmierz rezystancję złącza do złącza, a następnie sprawdź ponownie po wibracjach lub cyklach termicznych.
• Kontrola temperatury (pod obciążeniem):Jeśli oplot przewodzi prąd, uruchom system i poszukaj gorących punktów na występach i powierzchniach stykowych.
• Kontrola wzrokowa:Poszukaj ciemnienia, zielonkawego utlenienia, połamanych pasm lub poluzowanych elementów.
• Próba poruszania się:Po wyłączeniu zasilania i przestrzeganiu bezpiecznych procedur delikatnie wygnij zespół i sprawdź, czy połączenie jest stabilne mechanicznie.

Jeśli z czasem opór będzie rósł w górę, potraktuj to jako wczesne ostrzeżenie. Oplot rzadko „nagle zawodzi” – ulega degradacji, aż system stanie się zawodny.

Typowe błędy i łatwe poprawki

• Błąd:Używanie warkocza, który jest zbyt wąski, ponieważ „pasuje”.
  Naprawić:Rozmiar dla prądu i cyklu pracy. Jeśli jest mało miejsca, rozważ kilka warkoczy połączonych równolegle lub inną geometrię.
• Błąd:Przelutowanie i przekształcenie oplotu w sztywny pręt.
  Naprawić:Preferuj metody zaciskania lub kontrolowanego zakończenia i dodaj odciążenie.
• Błąd:Klejenie na farbie, tlenku lub zanieczyszczonych powierzchniach.
  Naprawić:Odpowiednio przygotuj powierzchnię i w razie potrzeby zabezpiecz ją po montażu.
• Błąd:Długie, zapętlone warkocze, które działają jak anteny.
  Naprawić:Niech będzie krótki, bezpośredni i wspierany mechanicznie.
• Błąd:Ignorowanie korozji na połączeniach różnych metali.
  Naprawić:Stosuj odpowiedni sprzęt, powłoki i zabezpieczenia stawów dostosowane do środowiska.

Typowe przypadki użycia i dopasowywanie odpowiedniego oplotu

Oplot miedziany pojawia się w wielu gałęziach przemysłu, ponieważ rozwiązuje specyficzną kombinację potrzeb elektrycznych i mechanicznych. Oto typowe przypadki użycia i elementy, które należy traktować priorytetowo:

• Szafy i obudowy sterownicze:Priorytetem jest niezawodne klejenie drzwi i zdejmowanych paneli. Powszechnie stosowane są płaskie paski z oplotu miedzianego z solidnymi uchwytami.
• Automatyka i robotyka:Nadaj priorytet trwałości elastycznej i odciążeniu. Cykle ruchu karzą za złe wyznaczanie tras bardziej, niż większość ludzi się spodziewa.
• Energoelektronika (falowniki, napędy, UPS):Priorytetowo traktuj pojemność prądową i stabilność termiczną. Sprawdź temperaturę przy rzeczywistym obciążeniu roboczym.
• Tulejki ekranujące kable:Nadaj priorytet spójnemu zasięgowi i właściwej technice zakończenia. Świetna tuleja ze słabym połączeniem końcowym nie zapewni spójnych wyników.
• Telekomunikacja i oprzyrządowanie:Priorytetowo traktuj łączenie o niskim poziomie szumów i stabilne połączenia, które nie dryfują w czasie.

Kiedy pozyskujesz oplot miedziany, najbardziej pomocni dostawcy zapytają o środowisko, ruch, prąd i metodę zakończenia — ponieważ te szczegóły decydują o tym, czy oplot będzie się zachowywał jak rozwiązanie długoterminowe lub cykliczny element konserwacji.

Często zadawane pytania

1) Czy cynowany oplot miedziany jest zawsze lepszy niż goła miedź?

Nie zawsze. Oplot z cynowanej miedzi jest doskonały pod względem odporności na korozję i może być łatwiejszy w obróbce w przypadku niektórych metod montażu. Goła miedź może być idealna w czystych, suchych środowiskach, gdzie ryzyko utleniania jest niskie, a priorytetem jest maksymalna przewodność.

2) Dlaczego mój miedziany warkocz nagrzewa się na końcach?

Gorące końcówki zwykle wskazują na wysoką rezystancję na końcówce: słabe zaciskanie, zanieczyszczone powierzchnie, luźny sprzęt lub złącze, które jest zbyt małe dla prądu. Najpierw napraw zakończenie, a potem zrzucaj winę na warkocz.

3) Czy oplot miedziany może zastąpić standardowy przewód uziemiający?

Oplot miedziany jest najlepszy, gdy potrzebujesz elastyczności, szerokiego obszaru łączenia lub solidnego paska, który wytrzymuje ruch. W przypadku statycznych, chronionych przebiegów standardowy przewodnik może być prostszy. Wiele systemów wykorzystuje oba rozwiązania — każdy tam, gdzie ma to sens.

4) Jak krótki powinien być oplot uziemiający?

Tak krótki, jak praktyczny, a jednocześnie umożliwiający ruch i bezpieczne wyznaczanie trasy. Dodatkowa długość może dodać niechciany obszar pętli i mechaniczną wiotkość. Łagodna krzywa jest lepsza niż długa pętla.

5) Jaki jest największy błąd podczas instalacji Copper Braid?

Traktowanie go jak „tylko kawałek miedzi” i ignorowanie jakości zakończeń i przygotowania powierzchni. Złącze to system. Jeśli połączenie jest niestabilne, wydajność będzie się wahać i nastąpią awarie.

6) Jak zapobiec pękaniu zmęczeniowemu ruchomego paska?

Zapewnij luz, unikaj ostrych zakrętów, zapobiegaj przekształceniu się zakończenia w zawias i zapobiegaj ocieraniu się o krawędzie. Jeśli ruch jest częsty, wybierz konstrukcję przeznaczoną do wielokrotnego zginania i dodaj odciążenie.

7) Czy oplot miedziany może pomóc w przypadku problemów z zakłóceniami?

Tak – jeśli jest używany jako pasek łączący lub tuleja ekranująca z prawidłowym poprowadzeniem i zakończeniem. Jeśli hałas nie ustąpi, przejrzyj pełny układ uziemienia i upewnij się, że połączenia są krótkie, czyste i spójne.

Następny krok

Oplot miedziany działa najlepiej, gdy jest traktowany jak zaprojektowany element — wybrany pod kątem środowiska, dopasowany do konkretnego zadania i starannie wykończony. Zrób to, a uzyskasz stabilne uziemienie, mniej niespodzianek związanych z hałasem i znacznie mniej konserwacji typu „dlaczego to znowu się nie udaje”.

Jeśli wybierasz oplot miedziany do pasków uziemiających, tulejek ekranujących lub niestandardowych elastycznych złączy i chcesz otrzymać rekomendację na podstawie rzeczywistych szczegółów aplikacji, Dongguan Quande Electronics Co., Ltd. może obsługiwać dopasowanie specyfikacji i opcje produkcyjne —skontaktuj się z namiaby omówić Twoje wymagania i uzyskać rozwiązanie pasujące do Twoich warunków instalacji.
