Dlaczego drut lutowniczy z oplotem jest idealnym narzędziem do czystego rozlutowywania?

Abstrakcyjny

Rozlutowywanie powinno sprawiać wrażenie kontrolowanego, a nie gry o wysoką stawkę, podczas której podkładki podnoszą się, odklejają się ślady i wszędzie rozpryskują się luty. W tym przewodniku opisano, jak to zrobićDrut z oplotem lutowniczymdziała, dlaczego zawodzi w przeróbkach w świecie rzeczywistym i jak naprawić najczęściej spotykane punkty bólowe w powtarzalnym procesie. Otrzymasz także praktyczną tabelę wyboru, tabelę rozwiązywania problemów i listę kontrolną przepływ pracy, który pomaga w czystym usuwaniu lutu, jednocześnie chroniąc komponenty i płytkę PCB.

Zawartość

• Zarys w skrócie
• Zrozumienie drutu plecionego z knotem lutowniczym
• Problemy klientów i dlaczego rozlutowywanie kończy się niepowodzeniem
• Wybór odpowiedniego warkocza do pracy
• Czysty, powtarzalny proces rozlutowywania
• Tabela doboru szerokości, ciepła i przypadków użycia
• Tabela rozwiązywania problemów z upartym lutem
• Zaawansowane wskazówki dotyczące SMD, złączy i płytek wielowarstwowych
• Pielęgnacja, przechowywanie i czyszczenie końcowe
• Często zadawane pytania
• Następne kroki

Zarys w skrócie

• Co tak naprawdę robi oplot rozlutowujący na złączu (a czego nie może)
• Dlaczego klocki podnoszą się, a ślady odklejają podczas „normalnych” przeróbek
• Jak wybrać szerokość i zachowanie strumienia, aby dopasować je do stawów
• Metoda krok po kroku, która zmniejsza stres cieplny i poprawia szybkość odprowadzania wilgoci
• Tabele doboru i rozwiązywania problemów
• Często zadawane pytania, które dotyczą najczęściej zadawanych pytań przez kupujących i techników

Zrozumienie drutu plecionego z knotem lutowniczym

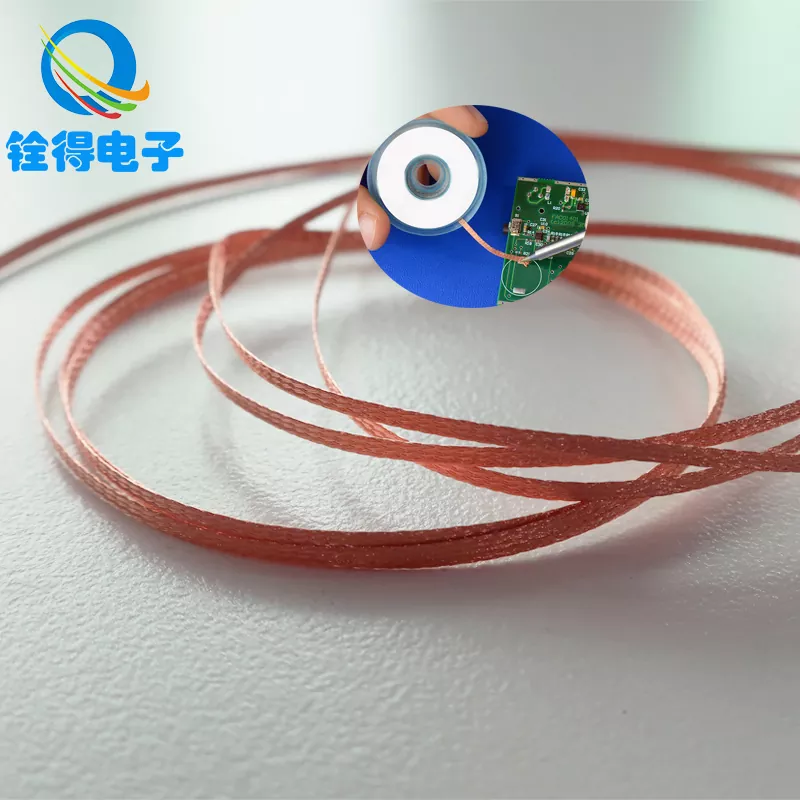

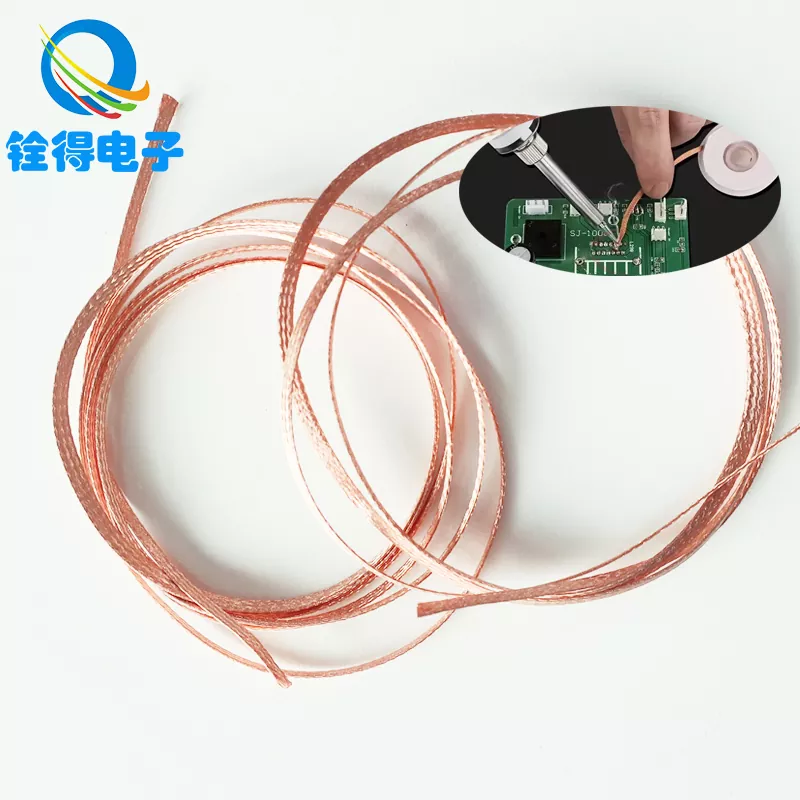

Drut z oplotem lutowniczym(zwany także oplotem rozlutowującym) to tkana taśma miedziana przeznaczona do wyciągania stopionego lutowia ze złącza. Oplot działa jak sieć maleńkich kanałów: gdy lut się upłynni, działanie kapilarne wciąga go w miedziany splot. Dobry warkocz nie tylko „dotyka lutu” – szybko go wchłania, a następnie łatwo się uwalnia, gdy go odniesiesz.

Większość oplotów jest oparta na miedzi, ponieważ miedź skutecznie przenosi ciepło i łatwo zwilża się, gdy występuje topnik. Flux jest tutaj cichym bohaterem: usuwa tlenki, ułatwia przepływ lutowia i radykalnie poprawia szybkość odprowadzania wilgoci. Bez wystarczającego strumienia nawet plecionka premium może sprawiać wrażenie „martwej” zmuszając Cię do utrzymywania ciepła dłużej niż powinieneś – i to właśnie wtedy deski ulegają uszkodzeniu.

• Do czego jest świetny:czyszczenie padów, czyszczenie mostków, usuwanie nadmiaru lutowia, przygotowanie do ponownej obróbki.
• Czym to nie jest:zamiennik odpowiedniego ogrzewania stawów lub magiczna gumka do zimnych spoin o słabym dostępie ciepła.

Problemy klientów i dlaczego rozlutowywanie kończy się niepowodzeniem

Ludzie zwykle obwiniają oplot, gdy rozlutowanie idzie źle. Sprawiedliwy. Ale prawdziwą przyczyną jest prawie zawsze niedopasowanie pomiędzy szerokość oplotu, aktywność topnika, temperatura żelaza i sposób przekazywania ciepła do złącza.

Punkt bólu 1: Poduszki unoszą się lub ślady złuszczania

Zwykle dzieje się tak, gdy ciepło jest stosowane zbyt długo lub gdy oplot jest mocno dociskany, tak jakbyś próbował „wyszorować” lut. Nadmierne ciśnienie zwiększa naprężenia mechaniczne, podczas gdy klej pod miedzianą podkładką mięknie pod wpływem ciepła. Poprawka jest sprzeczna z intuicją: używaćmniejsiłę i poprawić skuteczność odprowadzania wilgoci dzięki strumieniowi i odpowiedniej szerokości oplotu, dzięki czemu czas nagrzewania spada.

Problem 2: Oplot nie wchłania lutowia

Typowe przyczyny to utleniony oplot, niewystarczający strumień, zbyt niska temperatura lub złącze, które nie jest całkowicie stopione. Jeśli złącze nie jest naprawdę płynny, lut nie wpłynie do splotu – po prostu tam siedzi i drwi z ciebie.

Punkt bolesny 3: Lut rozmazuje się lub ponownie twardnieje na podkładce

Często dzieje się tak, gdy warkocz zostanie podniesiony w niewłaściwym momencie lub wyjęte żelazko przed rozdzieleniem warkocza. Lut zamarza i „przykleja” warkocz do podkładki, zachęcając do jej uniesienia. Czas ma znaczenie: oddziel oplot od złącza, gdy lut jest jeszcze stopiony.

Problem 4: Elementy wrażliwe na ciepło ulegają obciążeniu

Złącza, plastikowe obudowy i pobliskie układy scalone nie lubią długotrwałego ciepła. Jeśli Twoja metoda wymaga długiego czasu kontaktu, grasz w trybie trudnym. Rozwiązaniem jest szybszy, kontrolowany proces — czasami połączenie oplotu z innymi narzędziami (takimi jak odsysanie lutowia lub stopy niskotopliwe) w celu uzyskania określone stawy.

Wybór odpowiedniego warkocza do pracy

Kupowanie warkocza nie powinno sprawiać wrażenia zgadywania. Zacznij od trzech praktycznych czynników: szerokości, zachowania strumienia i konsystencji splotu. Kiedy pasują one do Twojej pracy,Drut z oplotem lutowniczymstaje się szybki, przewidywalny i delikatny na deskach.

• Szerokość:Dopasuj szerokość oplotu do rozmiaru podkładki/stawu. Zbyt wąskie natychmiast nasyca; zbyt szeroki kradnie ciepło i spowalnia topienie.
• Aktywność strumienia:Oplot ze skutecznym topnikiem zamoczy się szybciej. W przypadku uporczywych starych połączeń pomocne jest dodanie odrobiny zewnętrznego topnika.
• Konsystencja splotu:Nawet gęstość oplotu poprawia działanie kapilarne. Nieregularny splot powoduje nierównomierne wchłanianie i „przeskakiwanie”.
• Czysta miedź:Utleniona miedź nie będzie się dobrze wchłaniać. Przechowywanie i pakowanie mają większe znaczenie, niż ludzie przyznają.

Jeśli pozyskujesz materiały do ​​prac produkcyjnych lub usługowych, spójność jest równie ważna jak wydajność. Wiele zespołów wybiera stabilnego dostawcę, czyli techników nie uczą się ciągle na nowo, jak zachowuje się warkocz. To tu doświadczeni producenci jak npDongguan Quande Electronics Co., Ltd.są często oceniane pod kątem powtarzalności, kontroli pakowania i stabilności między partiami.

Czysty, powtarzalny proces rozlutowywania

Oto metoda, która zmniejsza naprężenia deski i poprawia wyniki. Traktuj to jak rutynę, a nie występ w stylu freestyle. Największą poprawę zauważysz w szybkości przemieszczania się lutu w oplocie.

1. Przygotuj połączenie:Dodaj niewielką ilość świeżego lutu do starych połączeń. Brzmi to źle, ale pomaga w przekazywaniu ciepła i obniża ryzyko wystąpienia „półroztopionego” lutu, który nie wchłania wilgoci.
2. Dodaj topnik (tak, nawet jeśli oplot jest topiony):Niewielka ilość zewnętrznego strumienia na podkładce lub końcówce plecionki może zmienić wydajność, szczególnie na starszych płytach.
3. Załóż warkocz, a następnie wyprasuj:Najpierw nałóż oplot na lut, a następnie umieść na nim żelazko. To podgrzewa warkocz i łączą się ze sobą i wspomagają przepływ kapilarny.
4. Użyj delikatnego nacisku:Prowadzisz kontakt, a nie szlifujesz PCB. Niech ciepło wykona pracę.
5. Obejrzyj przepływ:Powinieneś zobaczyć migrację lutowia do oplotu. Gdy sekcja się nasyci, przesuń się do świeżego obszaru.
6. Podnieś prawidłowo:Podnieś warkocz i wyprasuj razem, a następnie w razie potrzeby rozdziel je w stanie stopionym. Nie odrywaj schłodzonego oplotu od podkładki.
7. Zakończ czyste:Jeśli pozostałości topnika mają znaczenie dla Twojego zespołu, wyczyść obszar odpowiednim rozpuszczalnikiem i niestrzępiącym się wacikiem.

Kiedy zrobisz to dobrze,Drut z oplotem lutowniczymnie brzmi jak „może”. Wygląda to na kontrolowany transfer: lut idzie tam, gdzie chcesz, a podkładka pozostaje spokojna.

Tabela doboru szerokości, ciepła i przypadków użycia

Tabela rozwiązywania problemów z upartym lutem

Zaawansowane wskazówki dotyczące SMD, złączy i płytek wielowarstwowych

Niektóre stawy walczą mocniej niż inne. Płyty wielowarstwowe szybko odprowadzają ciepło; duże samoloty naziemne działają jak gigantyczne gąbki cieplne. Sztuka nie polega na brutalnej sile — poprawia transfer ciepła, dzięki czemu możesz szybciej wchodzić i wychodzić.

• Dla samolotów naziemnych:Użyj większej końcówki i średniego/szerszego warkocza. Dodaj strumień. Rozważ wstępne podgrzanie płyty, jeśli pozwala na to proces.
• W przypadku kołków o drobnej podziałce:Używaj wąskiego warkocza, lekkiego kontaktu i częstych zmian warkocza. Nasycony oplot ciągnie lut z powrotem po pinach.
• Dla złączy:Pracuj stopniowo, pin po pin. Wystarczająco czysty lut, aby uwolnić przewód, a następnie dokonać ponownej oceny zamiast przegrzewać.
• W przypadku powtarzających się przeróbek:Oczyścić pozostałości pomiędzy przejściami. Narasta stary topnik i utlenianie, co powoduje powolne wchłanianie wilgoci.

Jeśli Twój zespół często wykonuje poprawki, stała wydajność oplotu oszczędza czas i zmniejsza ilość odpadów. Dlatego wielu kupujących oceniaDrut z oplotem lutowniczymnie tylko na „czy to działa”, ale na „czy to działa w ten sam sposób za każdym razem”.

Pielęgnacja, przechowywanie i czyszczenie końcowe

Wydajność oplotu spada, gdy miedź utlenia się lub topnik wysycha. Traktuj plecionkę jak materiał eksploatacyjny, który zasługuje na czyste przechowywanie.

• Przechowywać zamknięte:Przechowuj plecionkę w opakowaniu, gdy nie jest używana, aby zmniejszyć utlenianie.
• Użyj świeżych sekcji:Po nasyceniu odetnij lub przejdź do przodu. Ponowne użycie wypełnionego oplotu spowalnia odprowadzanie wilgoci i zwiększa narażenie na ciepło.
• Oczyścić po przeróbce:Jeśli problemem są pozostałości, wyczyść obszar podkładki i sprawdź przed ponownym lutowaniem.
• Sprawdź wynik:Prawidłowo oczyszczona podkładka powinna wyglądać równomiernie i być gotowa do ponownego cynowania lub umieszczenia komponentów.

W przypadku zespołów zakupowych warto również sprawdzić spójność opakowań i przejrzystość etykiet, zwłaszcza w przypadku zapasów o wielu szerokościach. Dostawcy lubiąDongguan Quande Electronics Co., Ltd. często proszeni są o obsługę stabilnych specyfikacji w poszczególnych partiach dzięki czemu technicy mogą polegać na przewidywalnej obsłudze.

Często zadawane pytania

Czy mogę używać knota lutowniczego do lutu bezołowiowego?

Tak. Lut bezołowiowy zazwyczaj wymaga nieco silniejszego transferu ciepła i dobrej aktywności topnika. Użyj odpowiedniej końcówki, zapewnij solidny kontakt, i rozważ dodanie niewielkiej ilości świeżego lutowia i topnika, aby ułatwić płynięcie złącza przed zasiąknięciem.

Dlaczego dodanie świeżego lutu czasami ułatwia jego usunięcie?

Świeży lut poprawia przenoszenie ciepła i może „reaktywować” stare utlenione złącze. Gdy złącze stopi się równomiernie, oplot może ciągnąć lut szybko w splot, zamiast walczyć z częściowo stopionym materiałem.

Jaką szerokość warkocza powinnam zachować jako domyślną?

Średnia szerokość jest dobrą opcją ogólnego zastosowania w przypadku napraw mieszanych, ale jeśli wykonujesz głównie prace SMD o drobnej podziałce, trzymaj wąski warkocz jako codzienny kierowca. Jeśli często masz do czynienia ze złączami lub podkładkami z otworami przelotowymi, dodaj szerszą opcję, aby przyspieszyć wchłanianie.

Jak zapobiec podnoszeniu się podkładki?

Skróć czas przebywania, użyj delikatnego nacisku, dodaj strumień i wybierz szerokość, która skutecznie odprowadza wilgoć. Im dłużej utrzymujesz ciepło, tym większe ryzyko. Nigdy nie odrywaj schłodzonego warkocza z podkładki – zamiast tego podgrzej go krótko i podnieś.

Czy konieczny jest topnik zewnętrzny, jeśli oplot jest topiony?

Nie zawsze, ale często pomaga w przypadku starych desek, spoin bezołowiowych i utlenionych klocków. Niewielka ilość może znacznie przyspieszyć odprowadzanie wilgoci i zmniejszyć ekspozycję na ciepło, co chroni płytkę PCB.

Dlaczego oplot czasami „wciąga” lut i powoduje powstawanie mostków?

Zwykle dzieje się tak, gdy sekcja plecionki jest już nasycona lub gdy używasz szerokości, która jest zbyt duża dla szpilek o drobnym rozstawie. Użyj świeżego warkocza, zwęź go i poruszaj się w kontrolowanym kierunku przy lekkim kontakcie.

Następne kroki

Jeśli chcesz, aby rozlutowywanie było czyste, szybkie i powtarzalne, dobrze trafiłeśDrut z oplotem lutowniczymwybór jest tak samo ważny jak technika. Niezależnie od tego, czy zaopatrujesz stanowiska naprawcze o różnych szerokościach, czy też pozyskujesz stabilne materiały do przeróbek produkcyjnych, zachowując spójne zachowanie oplotu może zmniejszyć ilość złomu, chronić deski i zaoszczędzić czas technika.

Szukasz niezawodnych opcji i jasnych wskazówek dotyczących dopasowywania szerokości oplotu do swoich zastosowań?Skontaktuj się z namiaby omówić przypadek użycia, a my pomożemy Ci wybrać najbardziej praktyczną konfigurację dla Twojego przepływu pracy.
